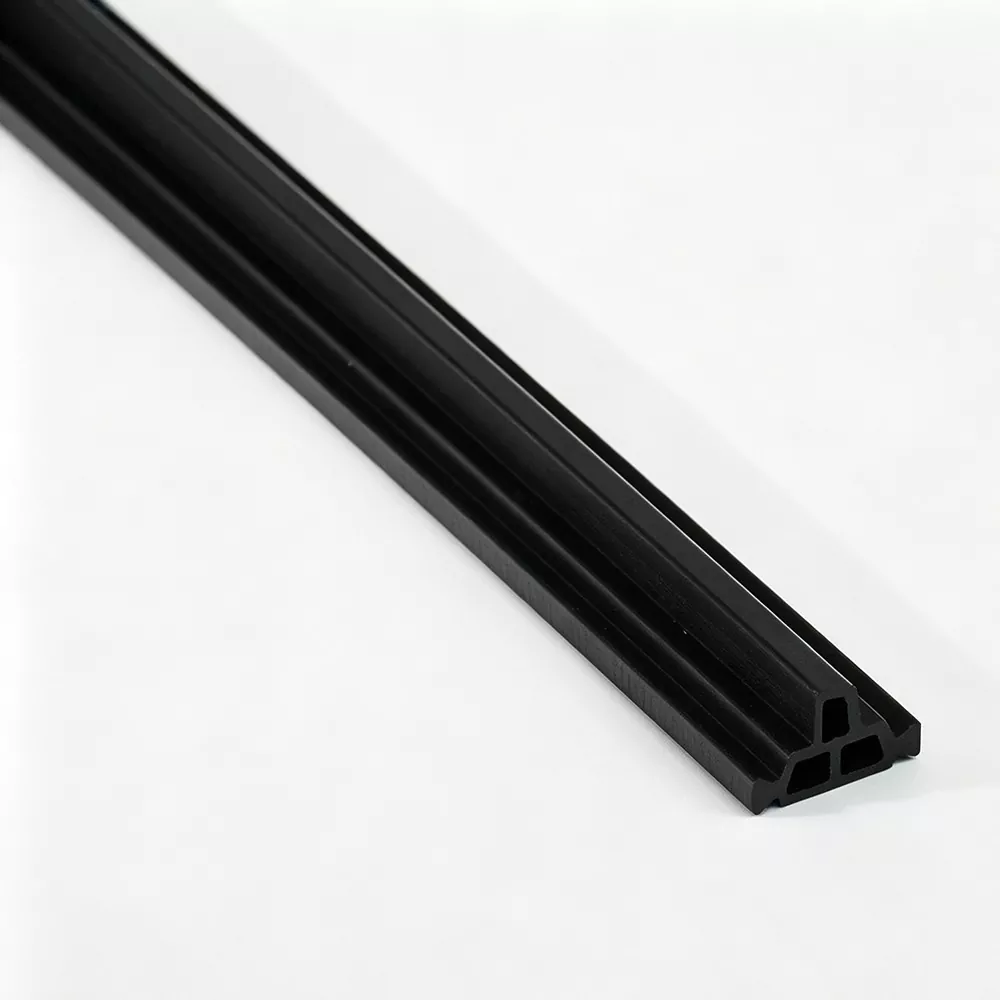

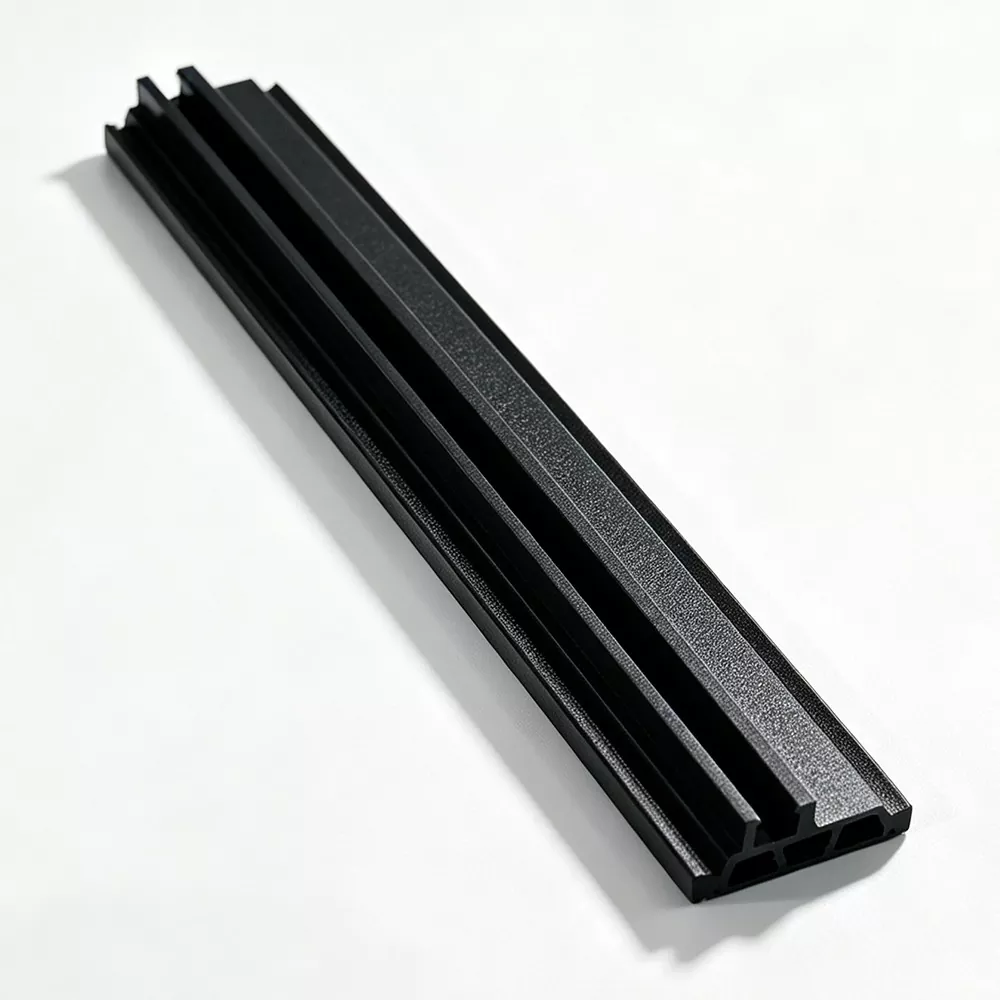

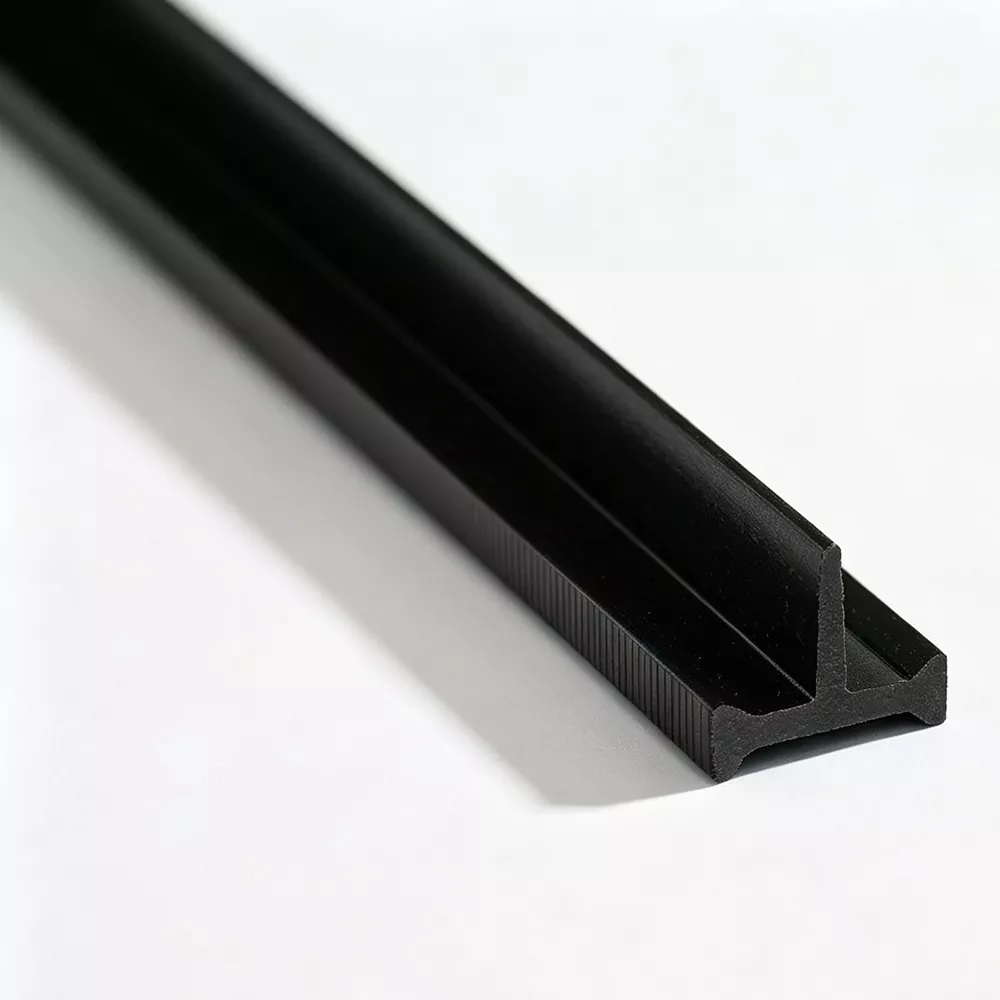

Függönyfalrendszereknél a hőszigetelő csíknak stabilnak kell maradnia a hosszú alumínium szakaszokon belül, miközben meg kell őrizni a tervezett távolságot a külső és belső profilelemek között. A Jinxing, a PA66 hőszigetelő profilok kínai gyártója, gyára és szállítója a PA66 GF25 Curtain Wall Thermal Break Strip szalagot a tényleges függönyfal-extrudálásnak megfelelően gyártja, beleértve az üreg méretét, a reteszelés geometriáját és az összeszerelési feltételeket.
A függönyfalkeret általában függőleges oszlopokat és vízszintes keresztmetszeteket használ, különböző alumínium keresztmetszetekkel. Ezért hővédő szalagjainknak követniük kell az egyes extrudálások geometriáját, nem pedig egyetlen univerzális profilra hagyatkozni.
A csíknak meg kell őriznie pozícióját:
· Profil beillesztése
· Mechanikus hengerlés
· Szakaszcsatlakozás
· Hosszú kezelés
· Végső rendszerösszeállítás
A PA66 GF25 Curtain Wall Thermal Break Strip elválasztja az alumínium részeket, és megszakítja a közvetlen fémutat a keret külső és belső oldala között. A függönyfalban ez a hőtörés együtt működik az alumíniumprofillal, az üvegezéssel, a tömítésekkel és más rendszerelemekkel.
A 25%-os üvegszál-erősítés növeli a PA66 merevségét, segítve a szalagot, hogy ellenálljon a behelyezési és gördülési erőknek a függönyfalprofil összeszerelése során.
A hosszú függönyfalak extrudálásánál fontosak a stabil keresztmetszeti méretek. Az egyenletes szélesség, vastagság és a reteszelő területek segítenek fenntartani a poliamid szalag és az alumínium profil tervezett illeszkedését.
A Jinxing üvegszálas orientációs eljárását úgy tervezték, hogy támogassa mind a hosszirányú szilárdságot, mind a keresztirányú nyírási ellenállást, segítve a szalag stabilitását a profilfeldolgozás során.
A megfelelő szalagot a teljes alumínium részből kell kiválasztani.
|
Profilfaktor |
Mit határoz meg |
|
Az üreg szélessége |
A szalag teljes mérete |
|
A csík vastagsága |
Termikus töréstávolság |
|
Záró geometria |
Mechanikai kapcsolódás |
|
Profilmélység |
Rendelkezésre álló beépítési hely |
|
Összeszerelési módszer |
Behelyezési és gördülési követelmények |
A nem szabványos függönyfalszakaszokhoz a Jinxing alumínium extrudálási rajzból vagy fizikai mintából ki tudja fejleszteni a szükséges profilt.
Függőleges alumínium keretprofilokhoz, amelyek hőelválasztást igényelnek a belső és külső profilrészek között.
Vízszintes keretelemekhez, ahol a hőtörési profilnak meg kell felelnie az adott extrudálási kialakításnak.
A speciális alumínium profilokat használó függönyfalrendszereknél a Jinxing testreszabott hőtörési geometriákat tud készíteni, nem pedig a szabványos formákra korlátozza a választást.
A Jinxing irányítja a fő gyártási szakaszokat a PA66-tól és az üvegszálas anyagok előkészítésétől az extrudáláson, hűtésen, formázáson és precíziós vágáson keresztül.
A gyártás során a minták keresztmetszeti méreteit és felületi hibáit ellenőrzik. Az olyan folyamatparamétereket, mint az extrudálási hőmérséklet, a húzási sebesség és a hűtési feltételek szabályozzák a profil konzisztenciájának megőrzése érdekében.
Az extrudálás előtt az alapanyagok olvadékfolyási indexe, üvegszál-tartalma és nedvességtartalma ellenőrizhető.
A kész PA66 GF25 függönyfal hőtörési csíkok megjelenését és méretét megvizsgálják, míg az alkalmazható tulajdonságok, mint például a hosszanti és keresztirányú szakítószilárdság, termikus öregedés és vízállóság a szükséges specifikáció szerint értékelhetők.
A Jinxing a tényleges függönyfal-extrudálásból is működhet, ahelyett, hogy csak az alkalmazás vagy a névleges szélesség alapján választana ki egy hőszigetelő csíkot.
Az anyag-előkészítéstől az extrudálásig, a hűtésig és a darabolásig tartó folyamat belső irányítása a konzisztens profilméretek támogatásával történik.
A profilgyártók számára a Jinxing segítséget tud nyújtani a szalag behelyezésével, a profilrés kialakításával és a hengeralakítási problémákkal, mint például a repedés vagy az elégtelen mechanikai kapcsolódás.
A testreszabás a következőket tartalmazhatja:
· Keresztmetszeti geometria
· Szélesség és vastagság
· Zárolási részletek
· Különleges színek
· Vágott hossz
· Csomagolás
· Lézeres kódolás
A fejlesztési folyamat elmozdulhat a profilrajz → szerszámozás → próbaextrudálás → méretmegerősítés → tömeggyártástól.
Ez egy üvegszállal megerősített poliamid profil, amelyet a függönyfalkeret rendszerek alumínium szakaszainak termikus elválasztására használnak.
A 25%-os üvegszál-erősítés merevséget és mechanikai stabilitást biztosít a profil beillesztéséhez és összeszereléséhez.
Nem feltétlenül. Az oszlop- és keresztlécprofilok üreges és reteszelőszerkezetei eltérőek lehetnek, ezért a szalagot minden extrudáláshoz hozzá kell igazítani.
Igen. Egyedi metszetek alumíniumprofil rajzok vagy fizikai minták alapján alakíthatók ki.
Nem. Ez a teljes rendszer egyik összetevője. Az alumínium profilgeometria, az üvegezés, a tömítések, a tömítések és a beépítés szintén befolyásolja a végső hőteljesítményt.
Az alumínium profilrajz vagy minta, a szükséges szalagméretek, az összeszerelési mód és az alkalmazandó teljesítménykövetelmények hasznosak a profilfejlesztéshez.
