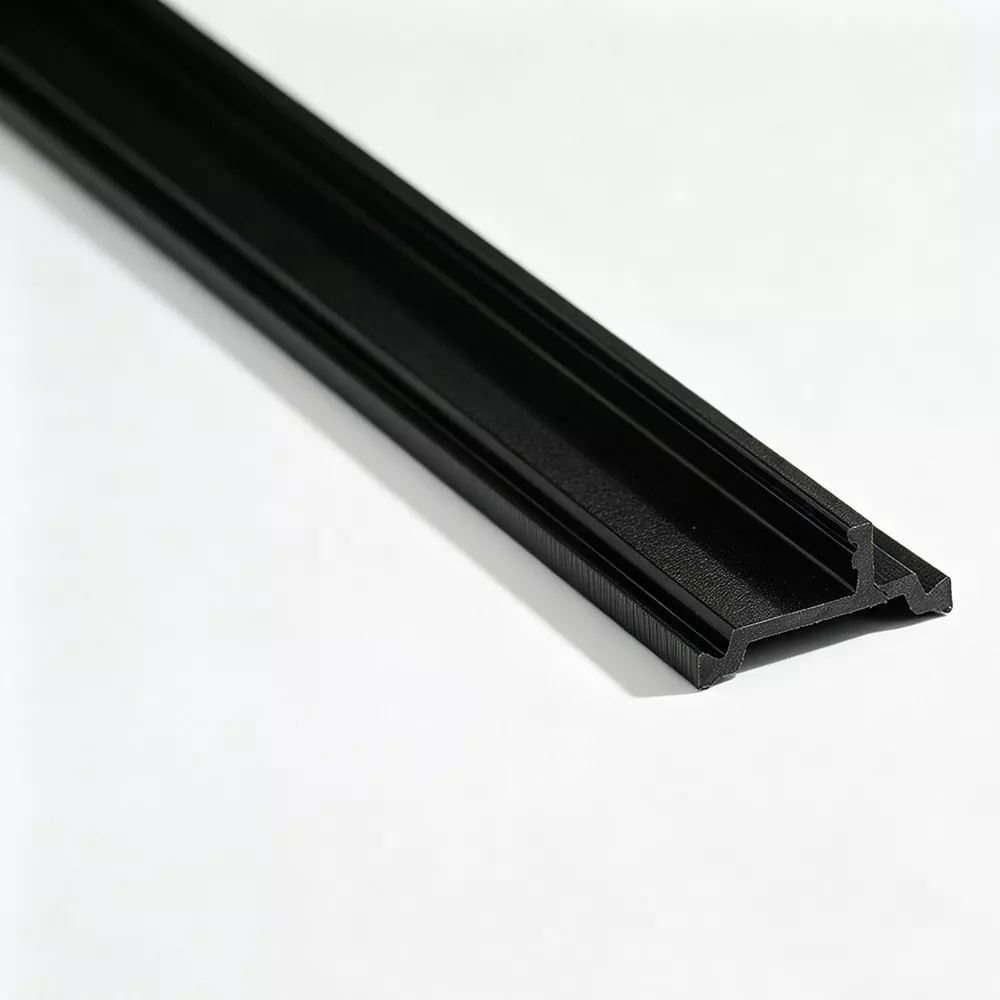

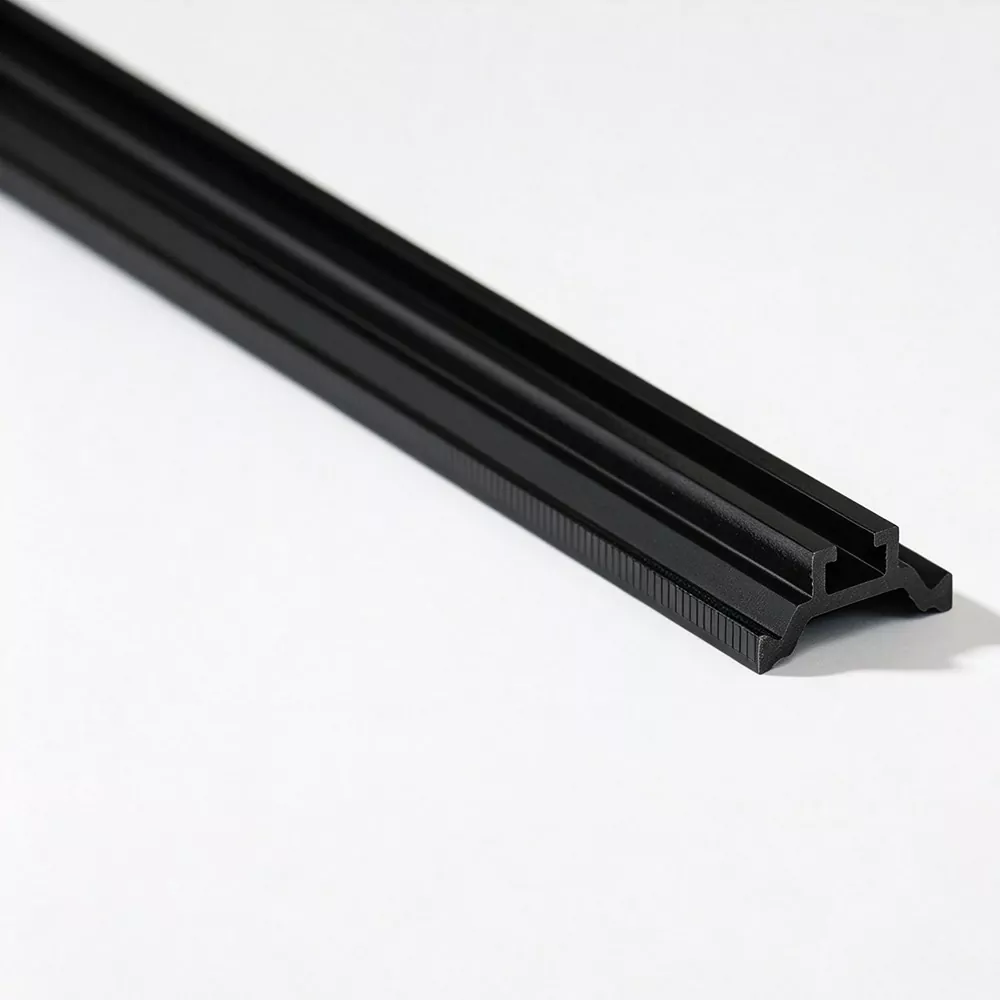

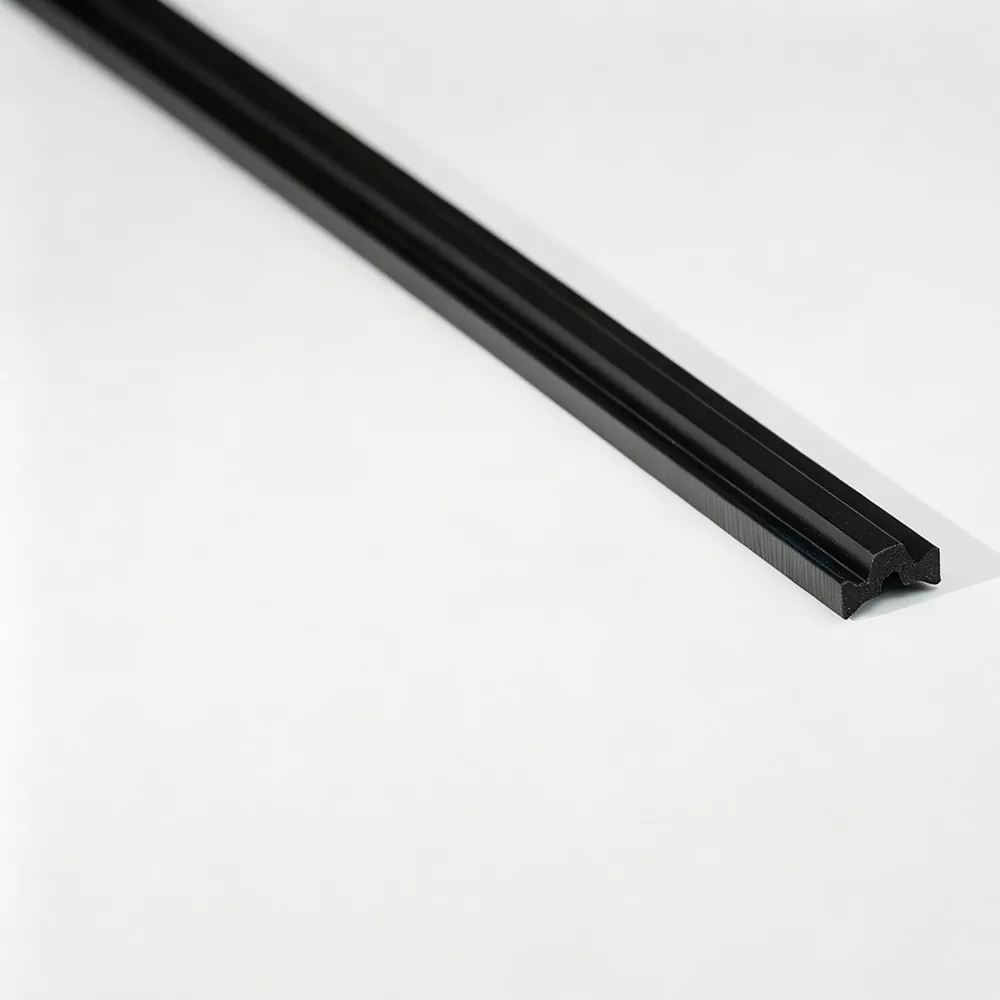

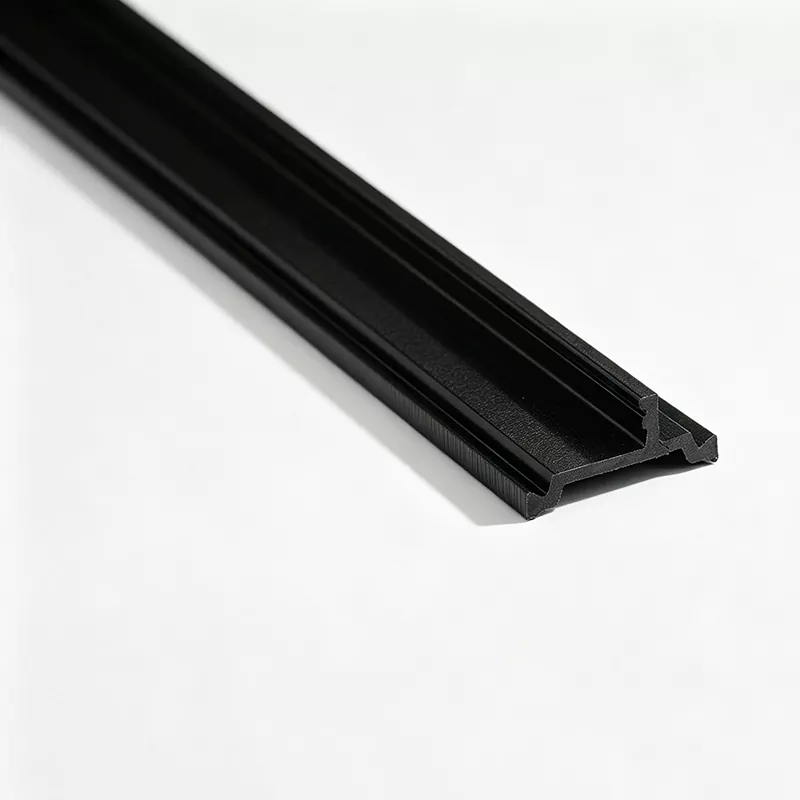

CT-típusú hőtörési profil

A Jinxing gyár által kínált CT-Type Thermal Break Profile extrudálással, hűtéssel, méretezéssel és kikészítéssel készül, és 6 méteres egyenes hosszban vagy 500 méteres tekercsben kapható. A nem szabványos szakaszok esetében a Jinxing áttekintheti az ügyfél alumínium profilrajzát, és megerősítheti a szükséges méreteket, szerszámokat, színt, hosszt és feldolgozási követelményeket a gyártás előtt.

CT-típusú profil és alumínium metszet illeszkedése

A CT-típusú termikus törésprofilt az alumínium profil geometriája alapján választják ki, nem pedig a termék neve alapján. A profilnak meg kell egyeznie a fogadó területtel, és a behelyezés és az azt követő feldolgozás során helyesen kell elhelyezni.

A megerősítendő legfontosabb pontok a következők:

· Felvételi geometria – A hőtörési szakasznak illeszkednie kell a tervezett alumínium interfészhez.

· Metszet méretei – A szélességnek, magasságnak és egyéb kritikus méreteknek meg kell egyeznie az alumíniumprofil rajzával.

· Telepítési pozíció – A tájolást és a beillesztési módot a gyártás előtt meg kell határozni.

· Lefelé irányuló feldolgozás – A szakasz kiválasztásakor figyelembe kell venni a hengeralakítást vagy más feldolgozási feltételeket.

· Szállítási formátum – Az egyenes hosszúságoknak vagy tekercseknek meg kell felelniük az ügyfél gyártási folyamatának.

A CT-típusú termék megerősítéséhez teljes alumínium profil keresztmetszeti rajz ajánlott.

PA66 GF25 Anyaga

A profil PA66 nejlont használ, amely 25% üvegszállal (GF25) van megerősítve. A PA66 biztosítja a polimer alapot, míg az üvegszál megerősíti az anyagot a szükséges extrudált profilszerkezethez.

A PA66 GF25 anyagrendszer az alkalmazható hőtörési profilokhoz használható:

· Alumínium ajtók és ablakok

· Függönyfalrendszerek

· Szigetelt alumínium profilok

· Speciális hővédő szerelvények

A végleges anyag- és profilspecifikációt a vonatkozó projektkövetelményeknek megfelelően meg kell erősíteni.

Extrudálás és profilképzés

A CT típusú metszet folyamatos extrudált profilként készül, a szükséges keresztmetszeti geometriát a szerszámokkal meghatározva.

1. Anyag előkészítése

A PA66 és GF25 anyagokat a megerősített gyártási összetétel szerint készítik el, és az anyagellenőrzési folyamat részeként ellenőrzik.

2. Kihúzás

Az előkészített anyagot a kívánt CT-típusú szakaszhoz kialakított extrudáló szerszámokkal dolgozzák fel.

3. Hűtés és méretezés

Az extrudált profil hűtési és méretezési szakaszokon megy keresztül, hogy stabilizálja a keresztmetszeti geometriát.

4. Vágás vagy tekercselés

A formázás és ellenőrzés után a profil 6 méteres egyenes szakaszokban vagy 500 méteres tekercsben szállítható a visszaigazolt megrendelés szerint.

Alkalmazások

1. Alumínium ajtó- és ablakrendszerek

Hőszigetelt alumínium ajtó- és ablakrendszerekben használják, amelyekhez megfelelő CT-típusú szakasz szükséges.

2. Függönyfalrendszerek

Alkalmas alumínium függönyfalprofilokhoz, ahol a hőtörési geometriának meg kell egyeznie a fogadószakasszal.

3. Speciális alumínium profilok

Alumínium profilokhoz használható, dedikált fogadó vagy rögzítő geometriával.

4. Új profilfejlesztés

Figyelembe vehető az új alumínium profilok fejlesztése során, lehetővé téve az alumínium profil és a hőtörési geometria együttes áttekintését.

CT-típus vs. egyéb hőtörési profilok

A CT-Type nem általánosan jobb, mint az I-Type, C-Type vagy T-Type profilok. A megfelelő szakasz a tényleges alumínium profil geometriától és a beépítési módtól függ.

A teljes alumínium profilrajzot kell használni a megfelelő hőtörési szakasz megerősítéséhez.

Rajz alapú testreszabás

A speciális CT-típusú szakaszok esetében a Jinxing áttekintheti az ügyfél alumínium profilrajzát a szerszámozás és a gyártás előtt.

Az alkalmazható testreszabás a következőket tartalmazhatja:

· Nem szabványos keresztmetszeti méretek

· Tooling based on customer drawings

· Speciális színek, például szürke és fehér

· méretre vágott feldolgozás

· Végletörés

· Lézeres kódolás

· Egyedi csomagolás

Egy új szakasz esetében az ajánlatkérőnek tartalmaznia kell az alumíniumprofil rajzát, valamint a szükséges hőtörési méreteket, színt, hosszt, szállítási formát és feldolgozási feltételeket.

Egyenes és tekercses ellátás

A szállítási forma a megrendelő profilfeldolgozási és anyagmozgatási igényei szerint választható.

Minőségellenőrzés

A Jinxing irányítja a fő gyártási szakaszokat az anyag-előkészítéstől az extrudáláson, hűtésen, méretezésen, ellenőrzésen és befejezésig.

A minőségellenőrzés a következőket foglalhatja magában:

· Beérkező anyagok ellenőrzése

· Keresztmetszeti méretellenőrzés

· Felületvizsgálat

· Befejezett profilvizsgálat

A vonatkozó termék- és vizsgálati követelményeknek megfelelően az értékelés kiterjedhet a sűrűségre, a Shore-keménységre, a szakítószilárdságra, a vízállóságra, a termikus öregedésre és a lineáris tágulási együtthatóra.

A vonatkozó ellenőrzési dokumentáció az egyeztetett rendelési követelmények szerint biztosítható.

Miért érdemes Jinxinget használni a CT-típusú hőtörési profilokhoz?

A Jinxing egyesíti a PA66 GF25 extrudálást, a rajzon alapuló profilfejlesztést és a többféle ellátási formátumot, hogy támogassa a CT-típusú hőtörési szakaszokat.

A hangsúly a hőszakadási profil és a tényleges alumíniumprofil összehangolásán van, beleértve a keresztmetszeti méreteket, a beépítési helyzetet és a későbbi feldolgozási követelményeket.

GYIK

Mi az a CT-típusú hőtörési profil?

A CT-Type Thermal Break Profile egy PA66 GF25 szigetelőprofil, amelyet olyan alumíniumrendszerekhez fejlesztettek ki, amelyekhez megfelelő CT-típusú keresztmetszeti interfész szükséges.

Honnan tudhatom, hogy szükségem van-e CT-típusú profilra?

A választás az alumínium profil geometriájától és a befogadó szakaszától függ. A teljes alumínium profilrajz a legjobb alap a kívánt metszet megerősítéséhez.

Készíthet a Jinxing CT-típusú profilt a rajzunkból?

Igen. A Jinxing áttekintheti a nem szabványos CT-típusú metszetekre vonatkozó vevői rajzokat, és megerősítheti a szerszámozási és gyártási követelményeket a gyártás előtt.

What information is required for a CT-type profile inquiry?

Kérjük, adja meg az alumínium profil keresztmetszeti rajzát a szükséges hőtörési méretekkel, hosszúsággal, színnel, szállítási formával, csomagolással és feldolgozási feltételekkel együtt.

Tekercsben szállítható?

Igen. A szabványos tekercsellátás tekercsenként 500 méter. Az egyenes profilok 6 méteres hosszban kaphatók.

A CT-típusú profil méretei és színei testreszabhatók?

Igen. A nem szabványos méretek és speciális színek a megerősített rajzi és gyártási követelményeknek megfelelően felülvizsgálhatók.
