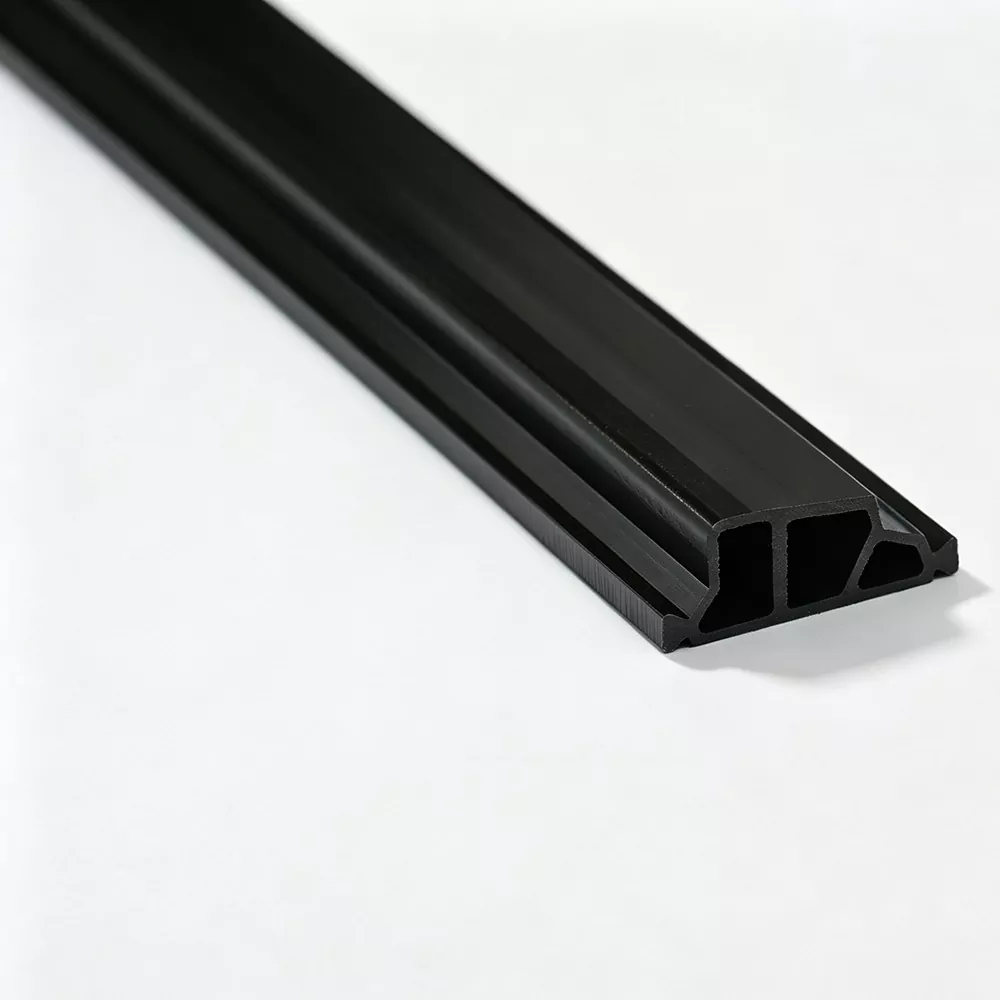

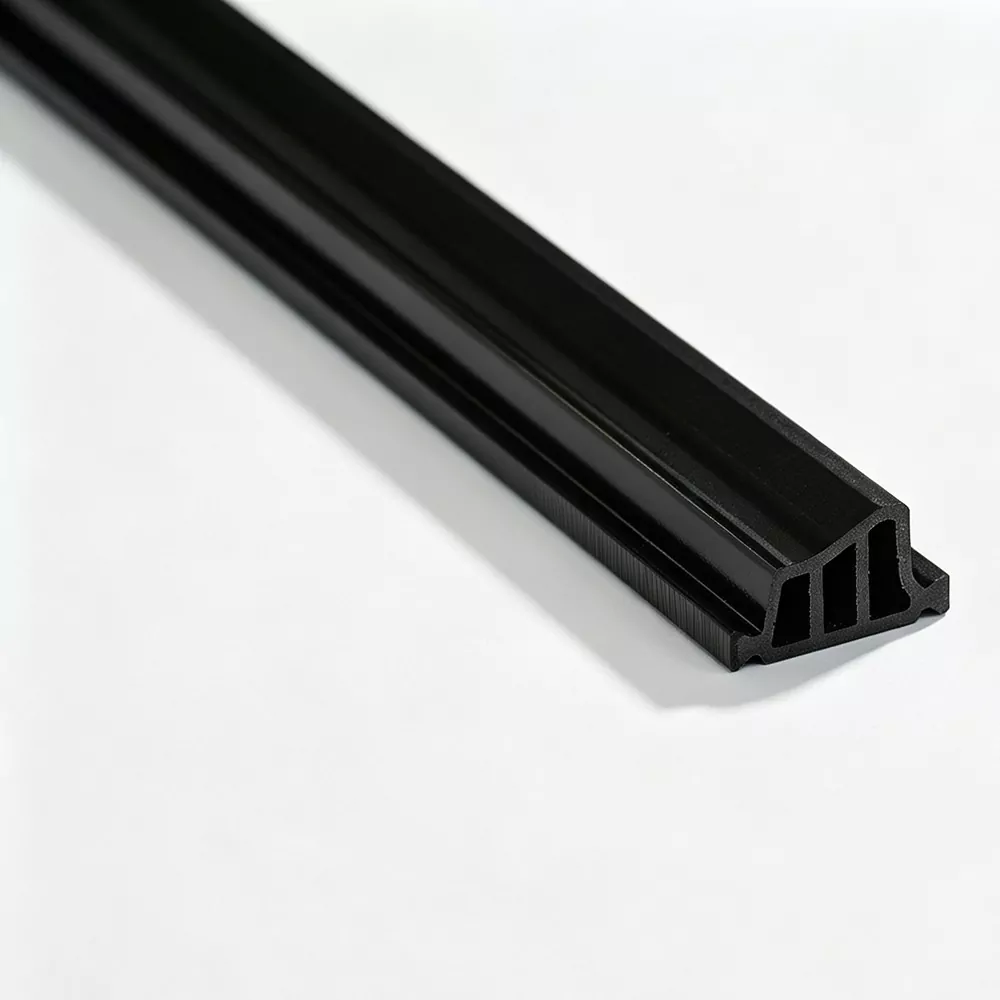

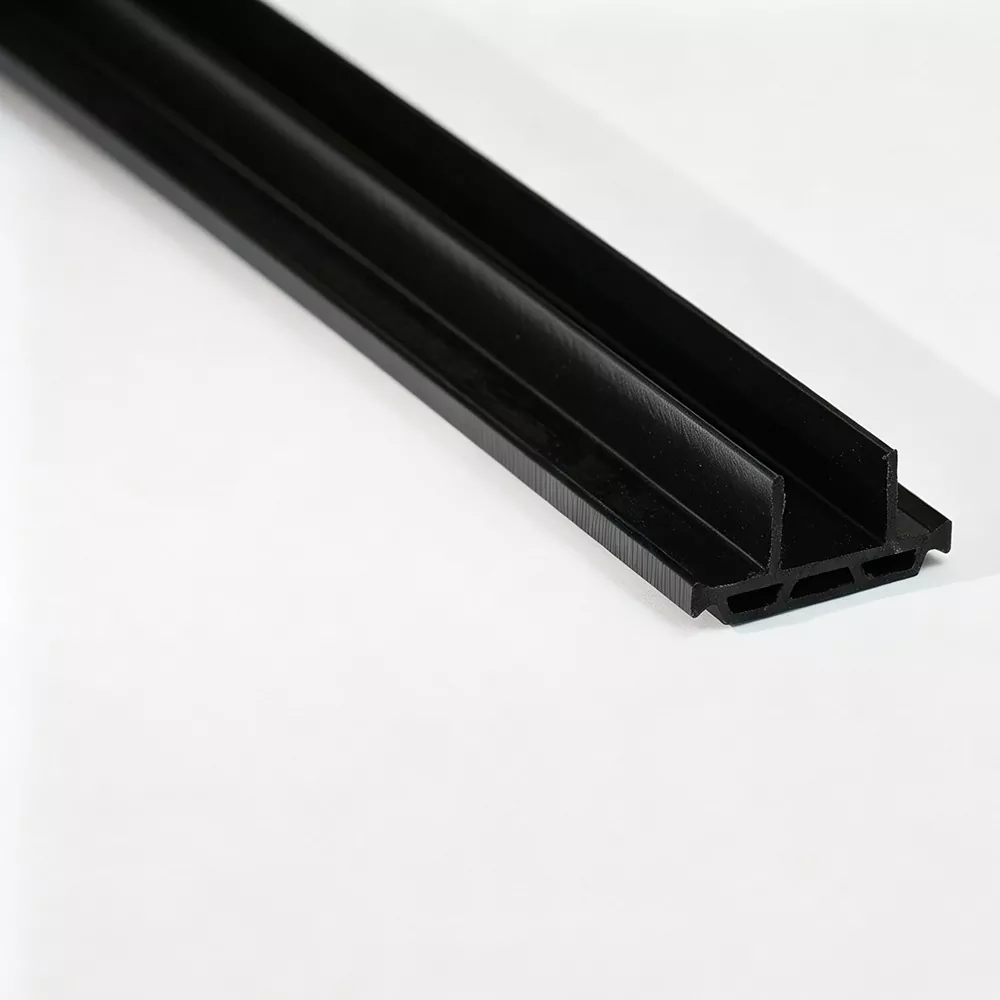

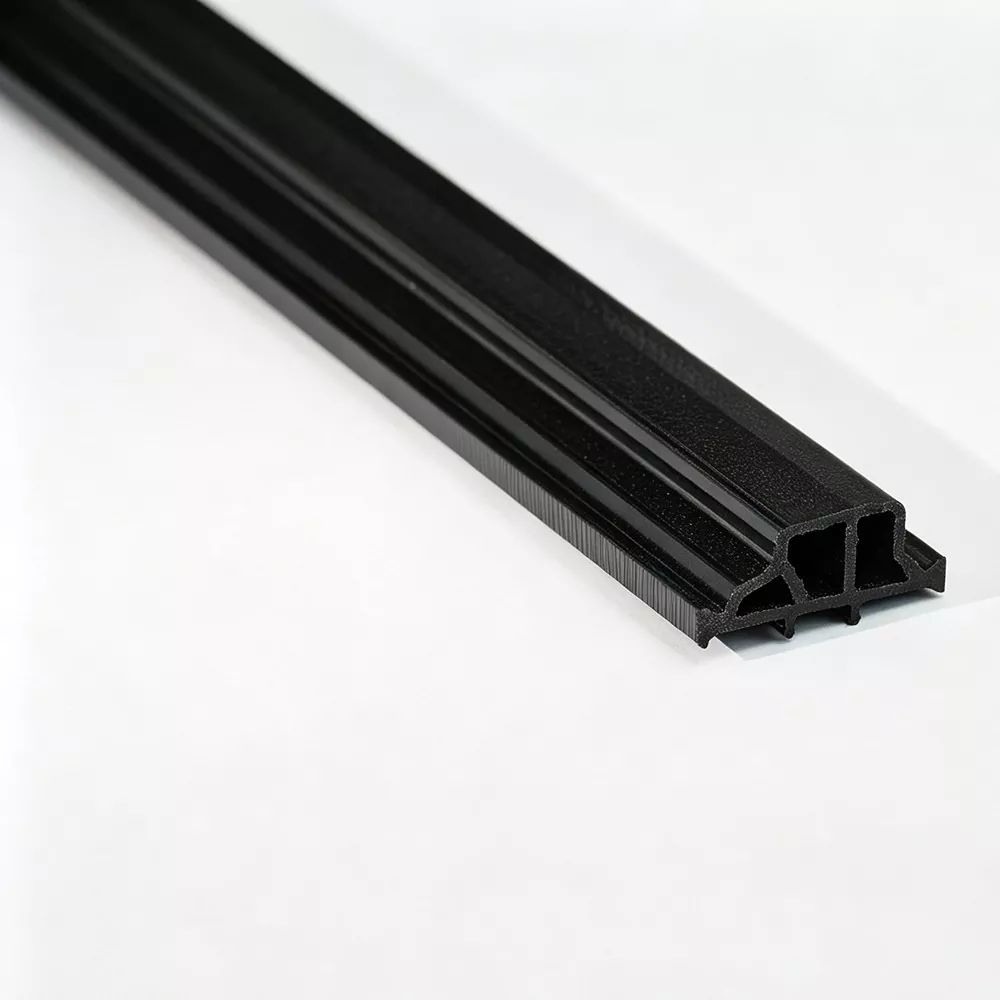

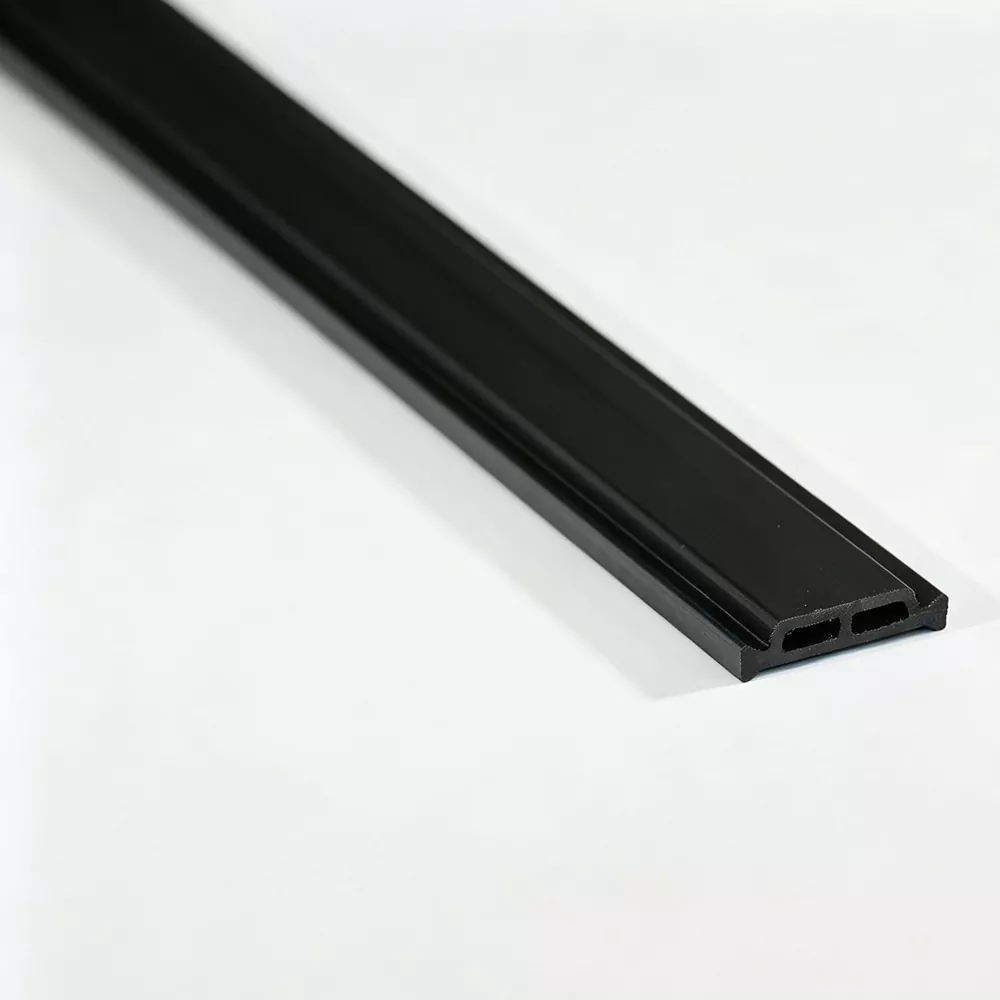

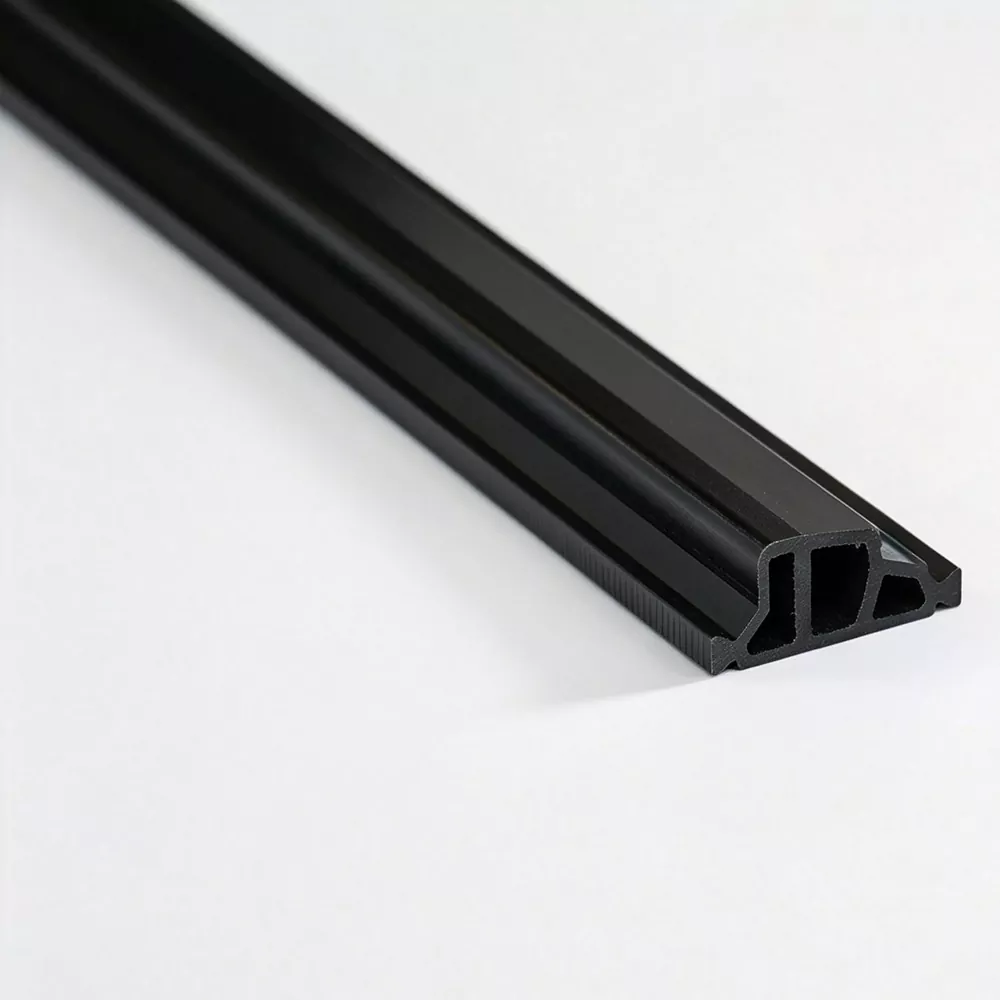

Üreges kamrás hőtörő szalag

A Jinxing által Kínában kínált Hollow Chamber Thermal Break Strip olyan alumínium profilokhoz készült, amelyeknél a termikus törésszakasz egy vagy több zárt kamrát foglal magában. A kamraszerkezet elválasztja az alumínium részeket, miközben hosszabb utat biztosít a hőátadáshoz a profilszerelvényen keresztül.

A Jinxing extrudálással állítja elő a profilt, és az ügyfél alumínium profilrajza szerint fejlesztheti a profilt. A keresztmetszeti méretek, a szerszámozás, a szín, a hossz és a szállítási formátum a végleges profilterv szerint ellenőrizhető.

Műszaki előírások

Mivel az üreges kamra pontos geometriája a profil kialakításától függően változik, a következő információkat minden projektnél meg kell erősíteni:

Mi az üreges kamrás termikus töréscsík?

Az üreges kamrás hőszigetelő szalag egy poliamid szigetelőprofil, amelynek keresztmetszete zárt belső térrel rendelkezik. Az elválasztott alumínium részek közé van beépítve, hogy csökkentse a közvetlen hőátadást a fémkereten keresztül.

Az üreges szerkezet a profilgeometria része, nem pedig különálló szigetelőelem. Ezért a kamra elrendezésének, a külső méreteknek és az érintkezési felületeknek meg kell egyeznie a fogadó alumínium profillal.

Főbb jellemzők

· PA66 GF25 anyag – 25% üvegszállal megerősített poliamid 66.

· Üreges kamrás szerkezet – A zárt kamrák a szigetelő keresztmetszet részét képezik.

· Extrudált profil – A folyamatos extrudálás lehetővé teszi a szükséges metszetgeometria előállítását speciális szerszámokkal.

· Profilillesztés – A méretek és a kamrageometria kialakítható az alumíniumprofil körül.

· Rugalmas ellátás – A gyártási folyamattól függően egyenes vagy tekercses ellátás jöhet szóba.

Szerkezet és termikus törés funkció

Az üreges kamra megváltoztatja a szigetelő szakasz geometriáját, és megnövelheti azt a távolságot, amelyet a hőnek át kell haladnia a hőtörési területen. Ez teszi relevánssá a szerkezetet, ha az alumínium profil kialakítása többet igényel, mint egy egyszerű tömör szigetelő szakasz.

A tényleges hőteljesítményt azonban a teljes alumínium profil-összeállítás határozza meg, beleértve az alumínium geometriát, a hőtörés méreteit, az üvegezés vagy a panel konfigurációját és a beépítési feltételeket. A szalagot ezért a teljes profilrendszer részeként kell kiválasztani, nem pedig elszigetelt alkatrészként.

Hol üreges kamrás profilokat használnak

Alumínium ablakok és ajtók

Hőszigetelt alumínium ablak- és ajtórendszerekben használják, ahol a profil kialakítása kamrás hőtörési szakaszt igényel.

Függönyfal rendszerek

Alkalmas kiválasztott függönyfalprofilokhoz, amelyek meghatározott szigetelő szakaszt igényelnek az alumínium alkatrészek között.

Nagy vagy speciális alumínium profilok

Az üreges kamrás szerkezet olyan profilkialakításoknál jöhet szóba, ahol a keresztmetszeti geometriát és a hőtörési mélységet össze kell hangolni az alumínium extrudálással.

Új profil fejlesztés

A termikus törésszakasz egy új alumíniumprofillal együtt fejleszthető, így a kamra geometriája és a befogadó szakasz a szerszámozás előtt felülvizsgálható.

Üreges kamra kontra szilárd termikus törésszakaszok

Az üreges kamra és az egyszerűbb tömör profil közötti választást az alumínium profil kialakításán kell alapulnia, nem pedig azt, hogy az egyik szerkezet általánosan jobb.

A végső választásnak az alumínium profilrajzon, a szükséges hőtörési geometrián és a gyártási folyamaton kell alapulnia.

Extrudálás és profilképzés

A Jinxing üreges kamraprofilokat alakít ki extrudálással a kívánt keresztmetszethez igazított szerszámok segítségével.

A fő gyártási szakaszok a következők:

· Anyag előkészítése – A PA66 és GF25 a megerősített anyagösszetétel szerint készül.

· Profilextrudálás – Az anyagot folyamatosan alakítják ki speciális szerszámokkal.

· Hűtés és méretezés – A szakasz stabilizálva van, hogy fenntartsa a kívánt geometriát.

· Ellenőrzés és befejezés – A kész profilt az egyenes vagy tekercses betáplálás előtt ellenőrzik.

Speciális szakaszok esetén a szerszámozási követelményeket a teljes alumíniumprofil rajz alapján kell megerősíteni a gyártás előtt.

Minőség- és folyamatellenőrzés

A Jinxing irányítja az anyag-előkészítés, az extrudálás, a hűtés, a méretezés, az ellenőrzés és a kikészítés főbb szakaszait.

Profilgeometria

A legfontosabb külső méreteket és a kamra vonatkozó geometriáját a megerősített termékspecifikáció alapján ellenőrzik.

Anyag- és folyamatszabályozás

A beérkező PA66-os és üvegszálas anyagokat a cég anyag-ellenőrzési eljárásai szerint ellenőrzik, míg a gyártás során az extrudálási és hűtési feltételeket ellenőrzik.

Laboratóriumi vizsgálat

A vonatkozó termék- és vizsgálati követelményeknek megfelelően a laboratóriumi értékelés kiterjedhet a sűrűségre, a Shore-keménységre, a hosszanti és keresztirányú szakítószilárdságra, a vízállóságra, a termikus öregedésre és a lineáris tágulási együtthatóra.

Késztermék ellenőrzése

A kész profilok megjelenését és méretét a szállítás előtt ellenőrzik, a vonatkozó ellenőrzési dokumentációval az egyeztetett rendelési követelményeknek megfelelően.

Miért válassza a Jinxinget?

Az üreges kamrás hőtörési profiloknál a fő érték nem egyszerűen az anyag vagy maga a kamra. A szakasznak illeszkednie kell az alumínium profilhoz a behelyezés és az azt követő feldolgozás során.

A Jinxing a következőkkel támogatja ezt a folyamatot:

· PA66 GF25 profilextrudálás

· Rajz alapú szakaszfejlesztés

· Dedikált szerszámok speciális profilokhoz

· Egyenes és tekercses ellátási lehetőségek

· Szín és méret testreszabása

· Profilvizsgálat a szállítás előtt

Ez a megközelítés lehetővé teszi, hogy a hőszakadási szakaszt az alumíniumprofillal együtt vegyék figyelembe, nem pedig egymástól függetlenül.

GYIK

Mi az üreges kamra célja?

A kamra megváltoztatja a szigetelő szakasz geometriáját, és növelheti a hőátadási utat a hőtörési területen. Ennek tényleges hozzájárulása a teljes alumínium profil kialakításától függ.

Az üreges kamraprofil jobb, mint a tömör hőszigetelő szalag?

Nem feltétlenül. A megfelelő metszet az alumínium profil geometriájától, a hőtörési követelményektől és a gyártási folyamattól függ. Üreges kamrás profilt akkor kell választani, ha annak keresztmetszete megegyezik a tervezett rendszerrel.

A Jinxing elkészítheti a profilt az alumínium rajzunk szerint?

Igen. A Jinxing áttekintheti az ügyfelek rajzait, és kifejlesztheti a szükséges keresztmetszetet és szerszámokat az alkalmazható üreges kamrás profilokhoz.

Milyen információk szükségesek az árajánlathoz?

Az alumínium profil keresztmetszeti rajza, a szükséges hőtörési méretek, a kamra geometriája, a szín, a hossz, a szállítási forma, a csomagolás és a feldolgozási követelmények hasznosak a termék megerősítéséhez.

Az üreges kamrás profil tekercsben szállítható?

Az alkalmazható profiloknál és gyártási folyamatoknál a tekercsellátás megfontolható. A tekercs specifikációját a profil geometriájának és az ügyfél feldolgozó berendezésének megfelelően meg kell erősíteni.

Milyen anyagot használnak?

A profil PA66 nejlonból készül, 25% üvegszállal (GF25) megerősítve.

Testreszabható a szín és a méret?

Igen. A keresztmetszeti méretek és az alkalmazható színek testreszabhatók a megerősített profilkövetelményeknek és a gyártási feltételeknek megfelelően.
