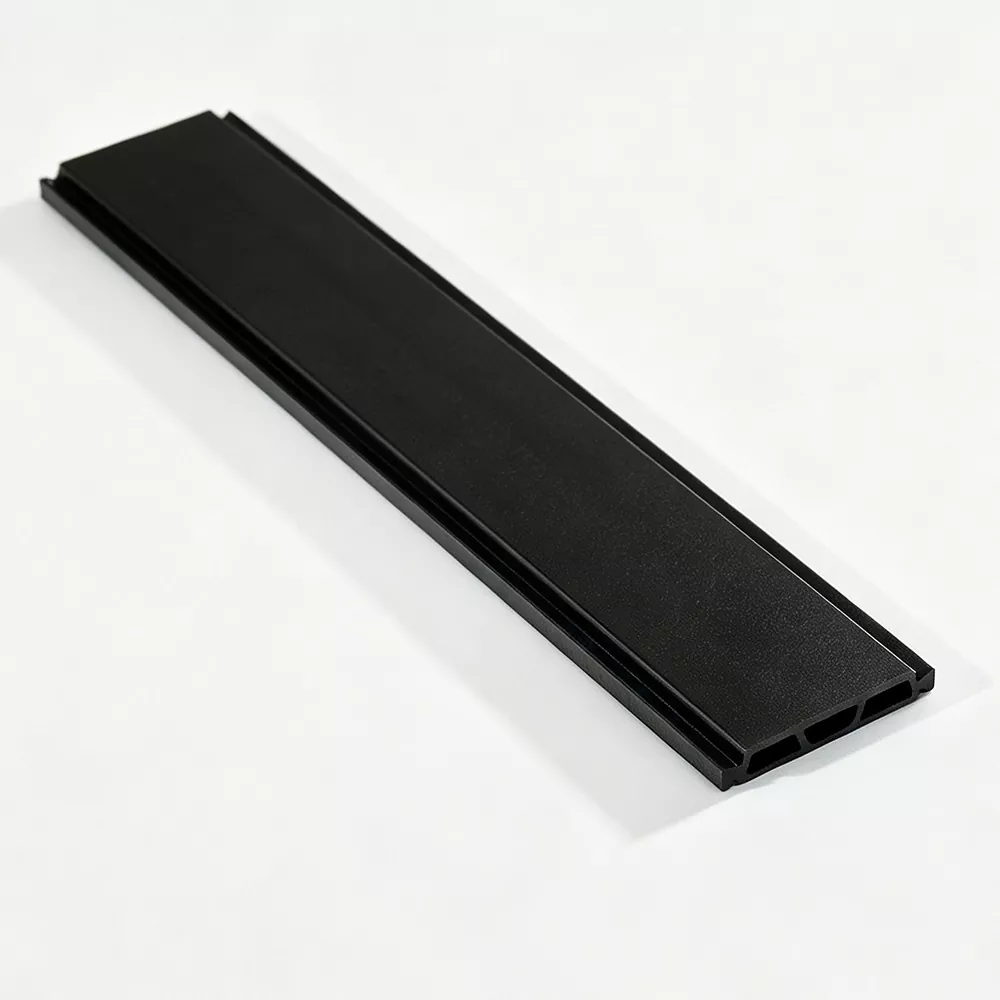

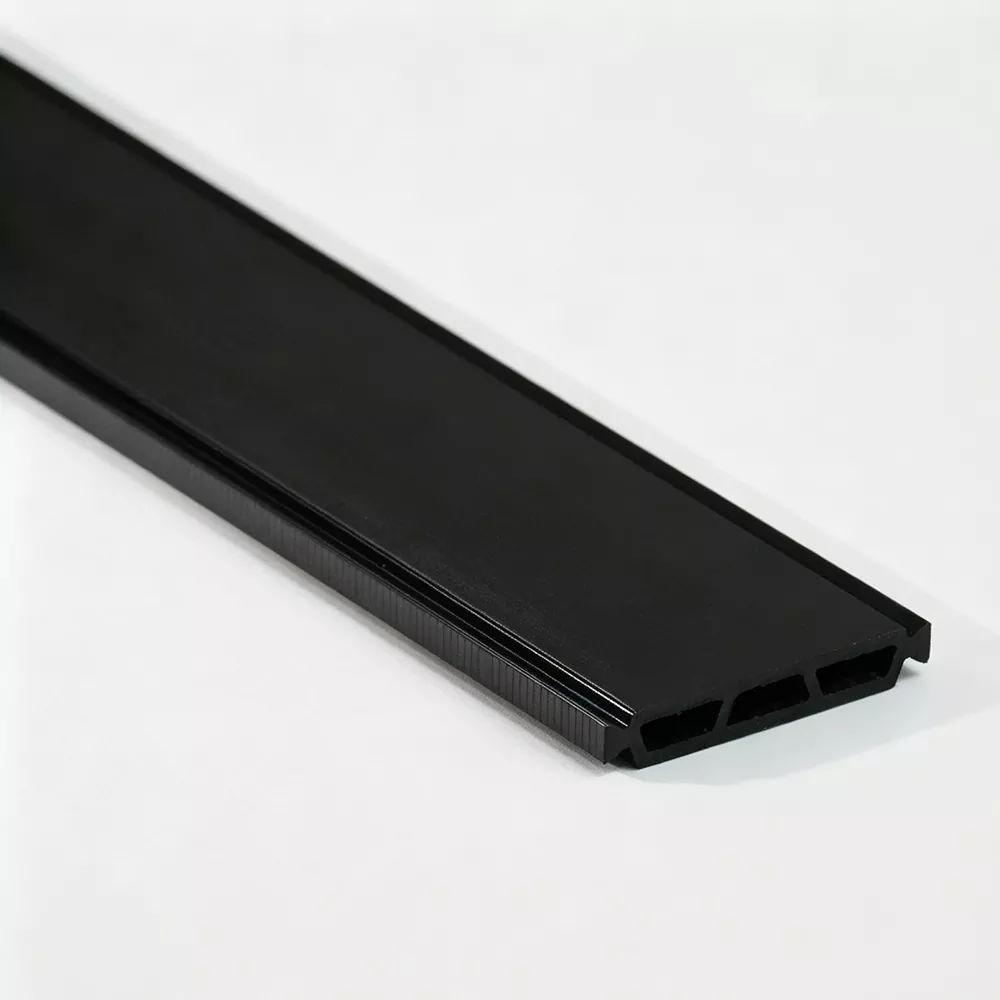

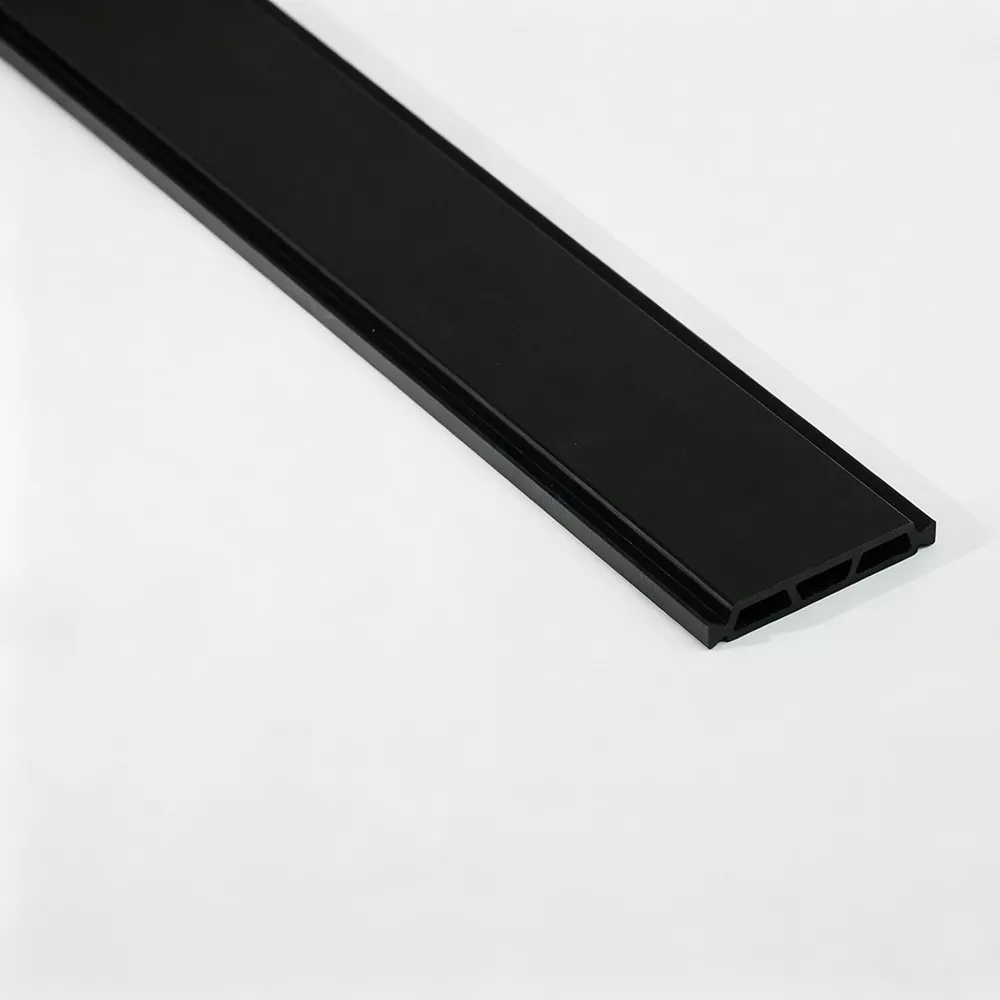

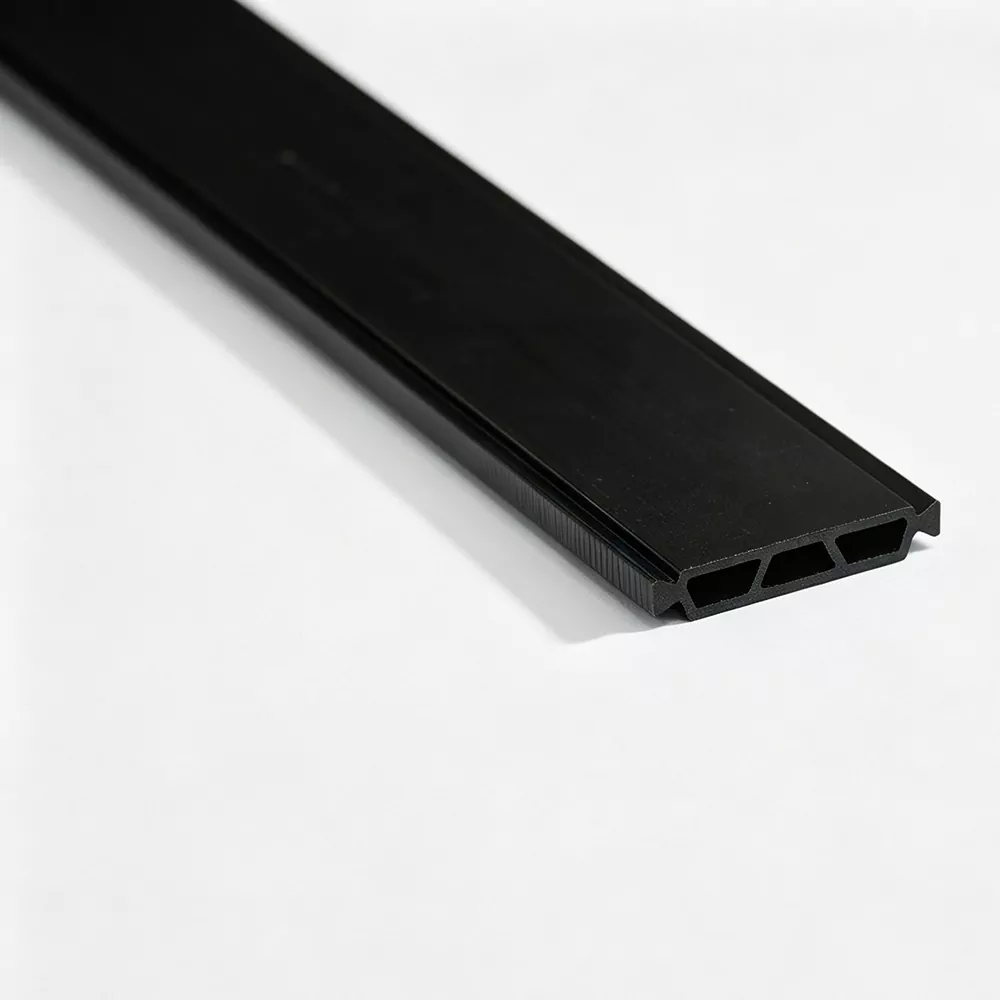

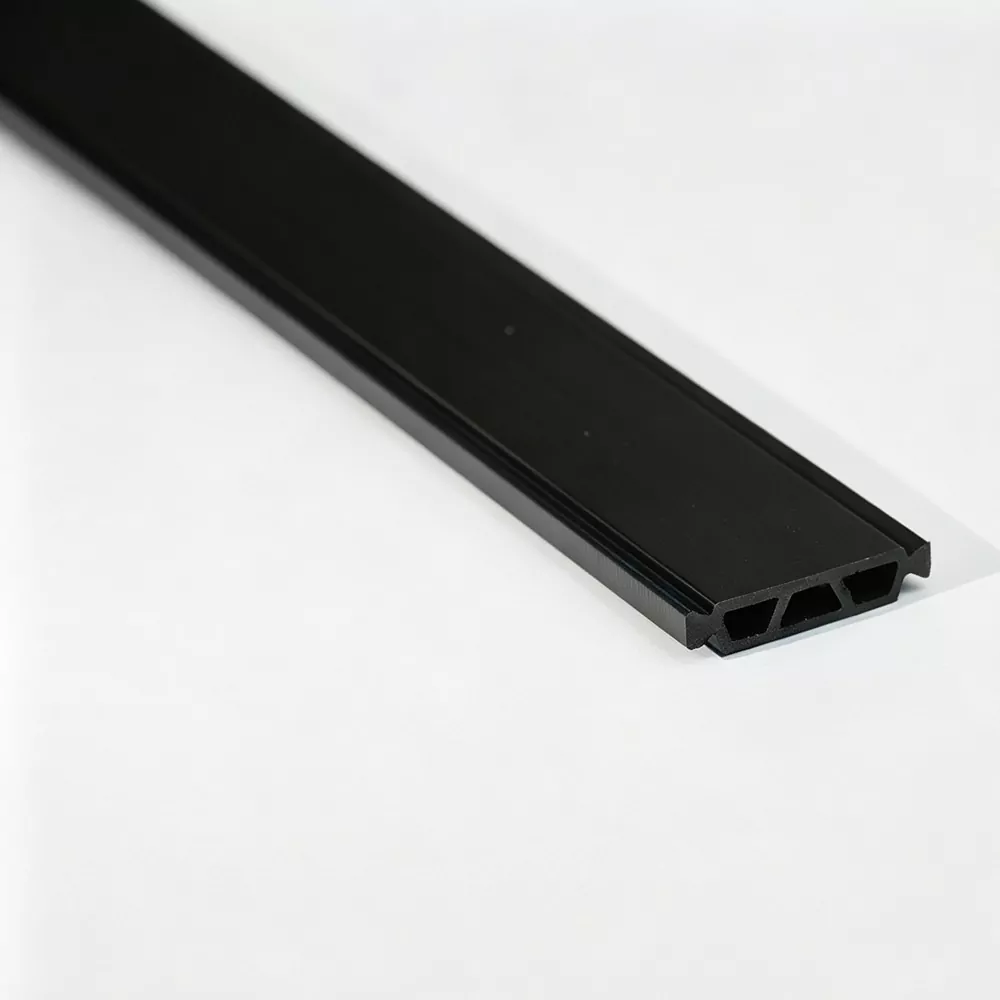

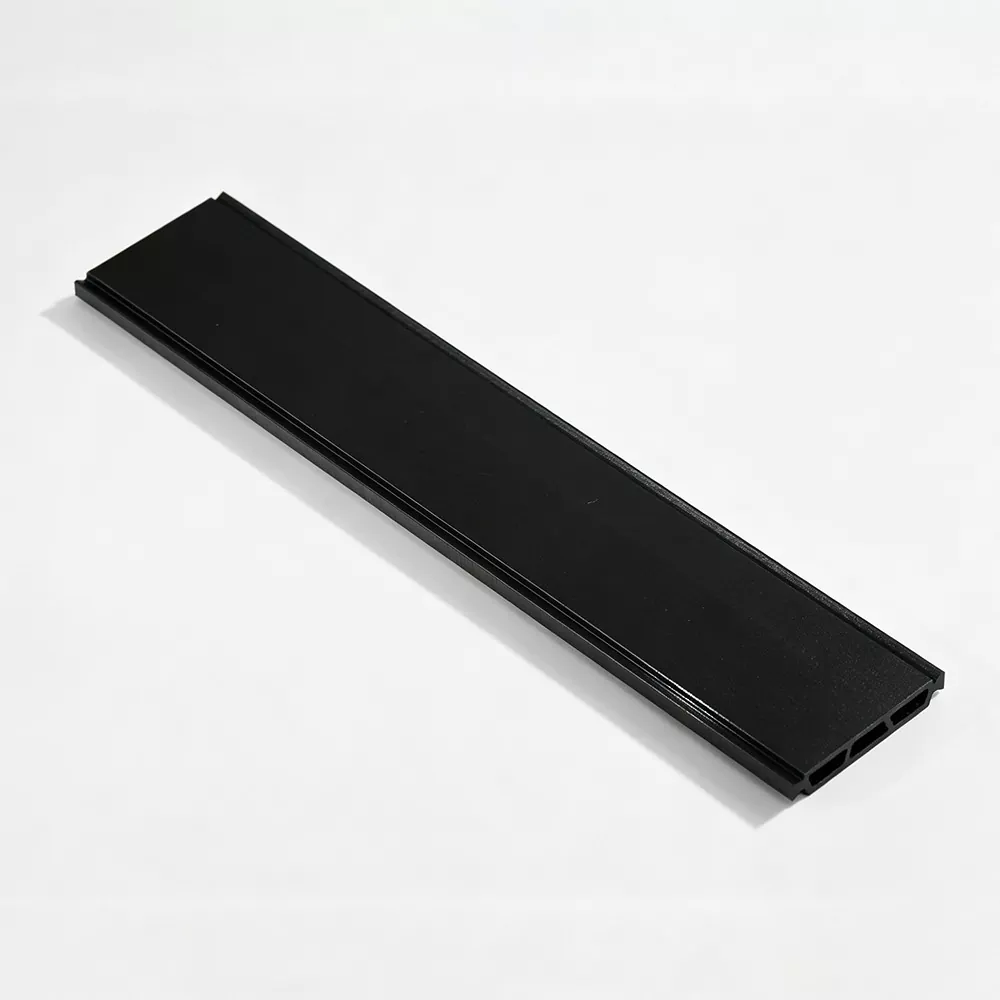

Thermal Break Strip alumínium ablakokhoz

A Thermal Break Strip for Alumínium ablakok szigetelő alkatrésze, amelyet egy hőkezeléssel törött ablakkeretben elválasztott alumínium részek közé helyeznek el. Nem fémes gátat hoz létre az alumínium profilon belül, segítve a közvetlen hőátadás csökkentését a kereten keresztül, miközben fenntartja a mechanikai kapcsolatot a két alumínium rész között.

A Jinxing ezeket a szalagokat elsősorban PA66 GF25-ből gyártja, a profilméreteket az alumínium ablak extrudálása, a horonykonfiguráció és az összeszerelési módszer szerint választják meg.

Hogyan működik a szalag alumínium ablakban

A hagyományos alumínium ablakkeretben az alumínium folyamatos fémutat biztosít a külső és a belső oldal között. A hőszigetelő rendszer megszakítja ezt az utat azáltal, hogy egy poliamid szalagot helyez be két alumínium rész közé.

A szalag tehát két fontos szerepet tölt be:

Hőleválasztás – korlátozza a közvetlen fém-fém hővezetést a keretben.

Profilcsatlakozás – az alumínium extrudálással működik, hogy az összeszerelés után fenntartsa a két keretrész közötti tervezett kapcsolatot.

A teljes ablak teljesítménye az alumínium profiltól, az üvegtől, a tömítésektől, a hőszigetelő szalagtól és az összeszerelési módtól függ. A csíkot ezért a teljes ablakprofilnak megfelelően kell megadni, nem pedig izolált komponensként.

Termékjellemzők

· PA66 GF25 konstrukció – Az üvegszál-erősítés biztosítja az alumínium ablakprofil összeszereléséhez szükséges merevséget és mechanikai szilárdságot.

· Profilhoz illeszkedő méretek – A szélesség, a vastagság és a szelvénygeometria az illeszkedő alumínium extrudálásnak megfelelően állítható elő.

· Konzisztens beillesztési geometria – A szabályozott extrudálás segít fenntartani a szalagnak az alumíniumprofilba való illesztéséhez szükséges méreteket.

· Hőleválasztás – A poliamid szakasz megszakítja a közvetlen fémutat a belső és a külső alumínium rész között.

· Feldolgozási kompatibilitás – A profilt úgy tervezték, hogy alkalmazkodjon az alumínium profilok beillesztéséhez és az azt követő mechanikai összekapcsoláshoz.

Az alumínium ablakprofilhoz való illeszkedés

A megfelelő szalagválasztás az alumínium extrudálással kezdődik, nem egyszerűen a szükséges szalagszélességgel.

Gyártás előtt általában meg kell erősíteni a következő méreteket:

· Alumínium profil horonyszélessége

· Horonymélység

· A szalag szélessége és vastagsága

· Zárás vagy fogazott geometria

· A két alumínium rész közötti távolság

· Szükséges szalaghossz

· Összeszerelés és hengerlés módja

Az újonnan kifejlesztett ablakprofilok esetében a Jinxing áttekintheti az alumínium extrudálási rajzot, és meghatározhatja a megfelelő hőtörési szalagszakaszt.

PA66 GF25 ablakprofilokhoz

A Jinxing PA66 GF25-öt használ az alumínium ablakokhoz készült Thermal Break Strip fő anyagaként. A 25% üvegszál hozzáadása növeli a poliamid anyag merevségét és mechanikai szilárdságát.

Az ablakprofil-alkalmazásokhoz kapcsolódó anyagok tulajdonságai közé tartozik a szakítószilárdság, a keménység, a termikus öregedésállóság, a vízállóság és a hőmérséklet-változások alatti teljesítmény. A vevő profilja és a vonatkozó szabványok szerint egyedi vizsgálati követelmények állapodhatnak meg.

Profilbeállítások

A különböző alumínium ablakrendszerek eltérő szalaggeometriát igényelnek. A Jinxing a következőket nyújthatja:

Az utolsó metszetet a tényleges alumínium profilrajzhoz kell igazítani.

Telepítési és összeszerelési szempontok

Az alumínium ablakokhoz készült Thermal Break Strip-nek megfelelően illeszkednie kell az alumínium horonyba, mielőtt a két rész mechanikusan összekapcsolódik. A nem megfelelő szélesség vagy rögzítési geometria nehézkes behelyezést, profildeformációt vagy elégtelen csatlakozást okozhat a hengerlés után.

Emiatt a Jinxing segítséget tud nyújtani a szalag méreteinek az ügyfél alumínium extrudálása alapján történő ellenőrzésében a tömeggyártás előtt. Meglévő gyártósorok esetében a behelyezési és hengerlési folyamattal kapcsolatos információk szintén segíthetnek meghatározni, hogy a javasolt szakasz alkalmas-e.

Minőségi pontok az ablak hővédő csíkjaiért

Az alumínium ablakok esetében a minőségellenőrzés azokra a jellemzőkre összpontosít, amelyek közvetlenül befolyásolják a profil összeszerelését és a szolgáltatási teljesítményt:

Szakasz méretei
A kritikus méreteket ellenőrzik, hogy a szalag megfeleljen a megadott alumínium horonynak.

Felületi állapot
A profilt megvizsgálják, hogy vannak-e látható hibák, amelyek befolyásolhatják a behelyezést vagy a megjelenést.

Mechanikai tulajdonságok
A vonatkozó szakítószilárdsági, keménységi és nyírási tulajdonságok az egyeztetett követelmények szerint tesztelhetők.

Termikus és környezetvédelmi tulajdonságok
A tesztelés magában foglalhatja a termikus öregedést, a vízállóságot és a teljesítményt meghatározott hőmérsékleteken, ahol szükséges.

Testreszabás alumínium ablakprofilokhoz

A Jinxing hőszigetelő szalagokat gyárthat a következők alapján:

· Alumínium extrudálási rajzok

· Meglévő szalagminták

· Nem szabványos méretek

· Különleges keresztmetszetek

· Kötelező színek

· Meghatározott vágási hosszúságok

· Személyre szabott csomagolás és lézeres jelölés

Az OEM ablakprofil projekteknél a szalagszakasz az ügyfél alumínium sajtolási követelményeivel együtt fejleszthető.

GYIK

Mire használható a hőszigetelő csík az alumínium ablakokban?

Elválasztja a termikusan törött ablakkeret belső és külső alumínium részeit, és megszakítja a közvetlen fém hőátadási utat.

Milyen anyagot használnak az alumínium ablakokhoz készült Thermal Break szalaghoz?

A Jinxing elsősorban PA66 GF25-öt használ, amely 25% üvegszállal megerősített PA66-ból áll.

Hogyan válasszak hővédő szalagot alumínium ablakhoz?

A szalagnak meg kell egyeznie az alumínium extrudálás horonyszélességével, mélységével, reteszelő szerkezetével és összeszerelési módjával. Az alumínium profilrajz a leghasznosabb referencia.

A Jinxing gyárthat szalagokat egy új alumínium ablakprofilhoz?

Igen. A Jinxing alumínium extrudálási rajz vagy minta alapján ki tudja fejleszteni a szükséges szalagszakaszt és szerszámokat.

Rendelkezésre állnak szabványos I-Type, C-Type és T-Type szalagok?

Igen. A Jinxing I-Type, C-Type, T-Type és speciális alakú hőtörési profilokat gyárt a szükséges alumínium profil kialakításnak megfelelően.

A hőszigetelő szalag egyedi hosszúságban szállítható?

Igen. A Jinxing támogatja a testreszabott vágást az ügyfél feldolgozási és összeszerelési követelményei szerint.
