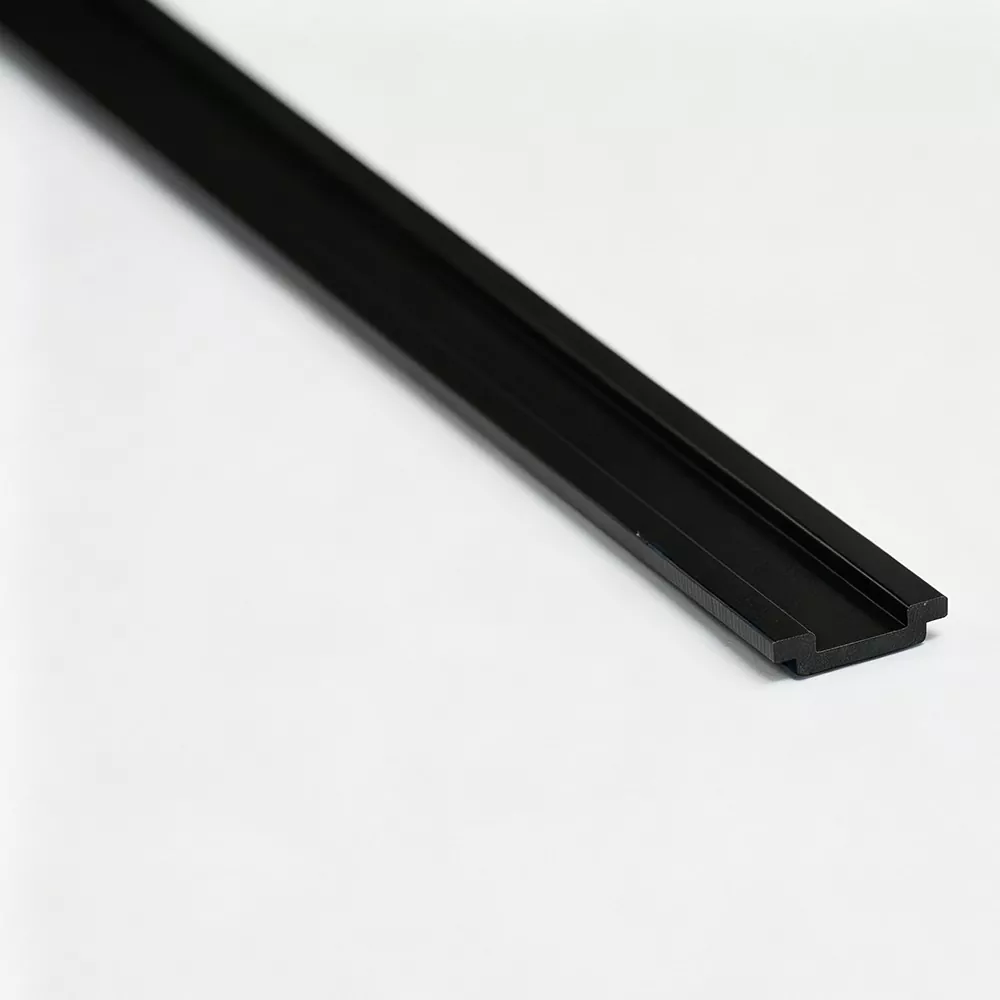

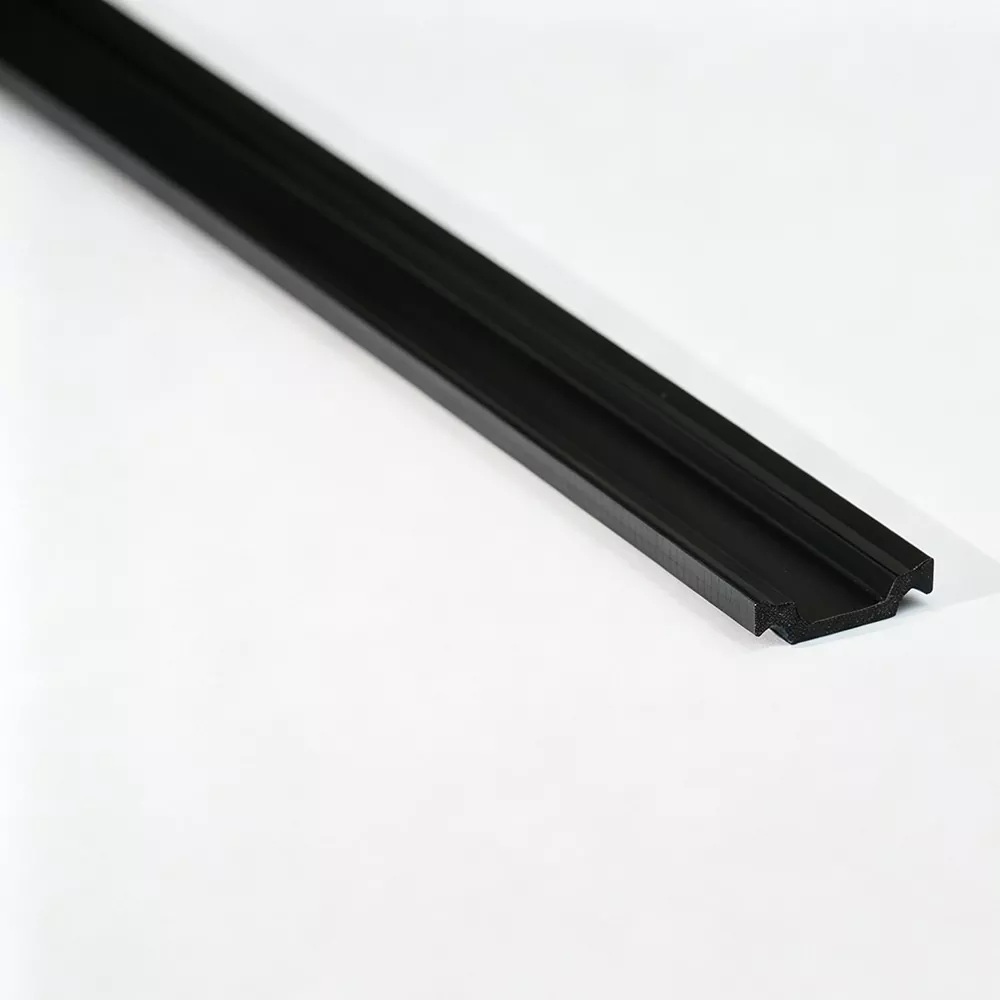

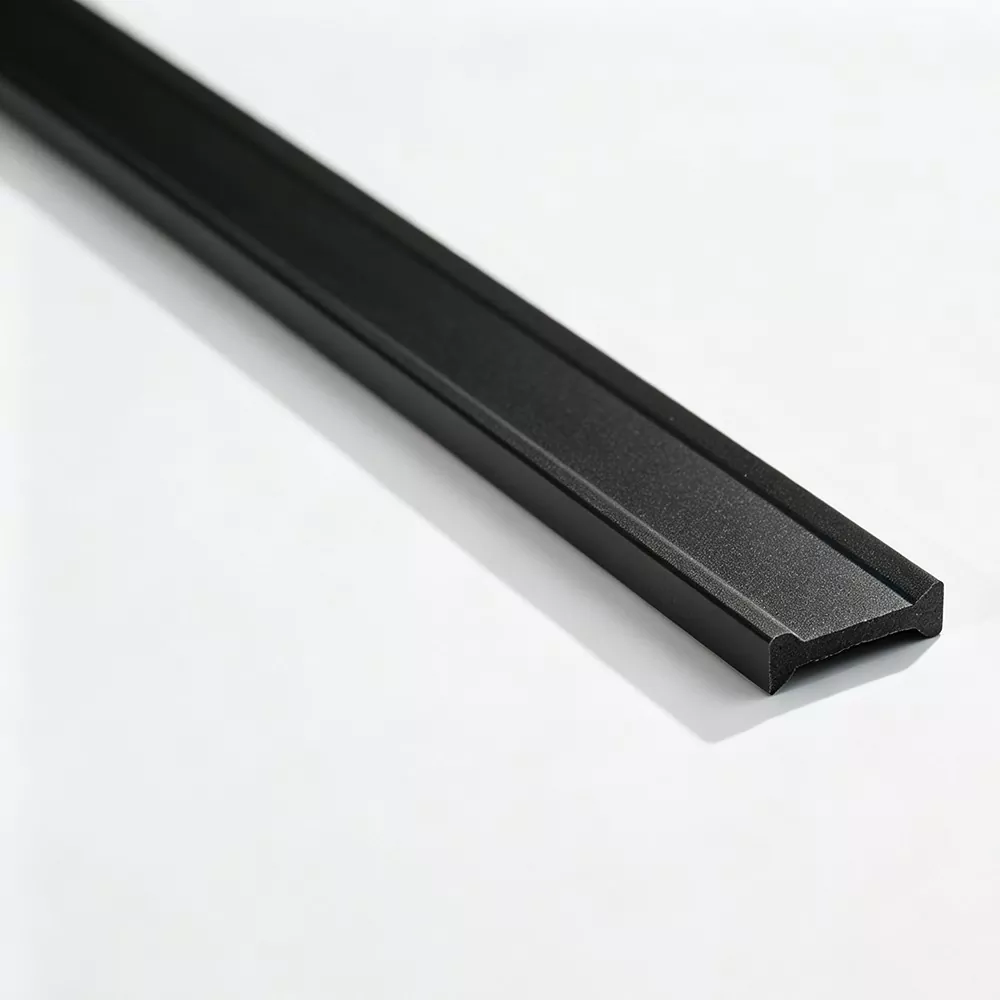

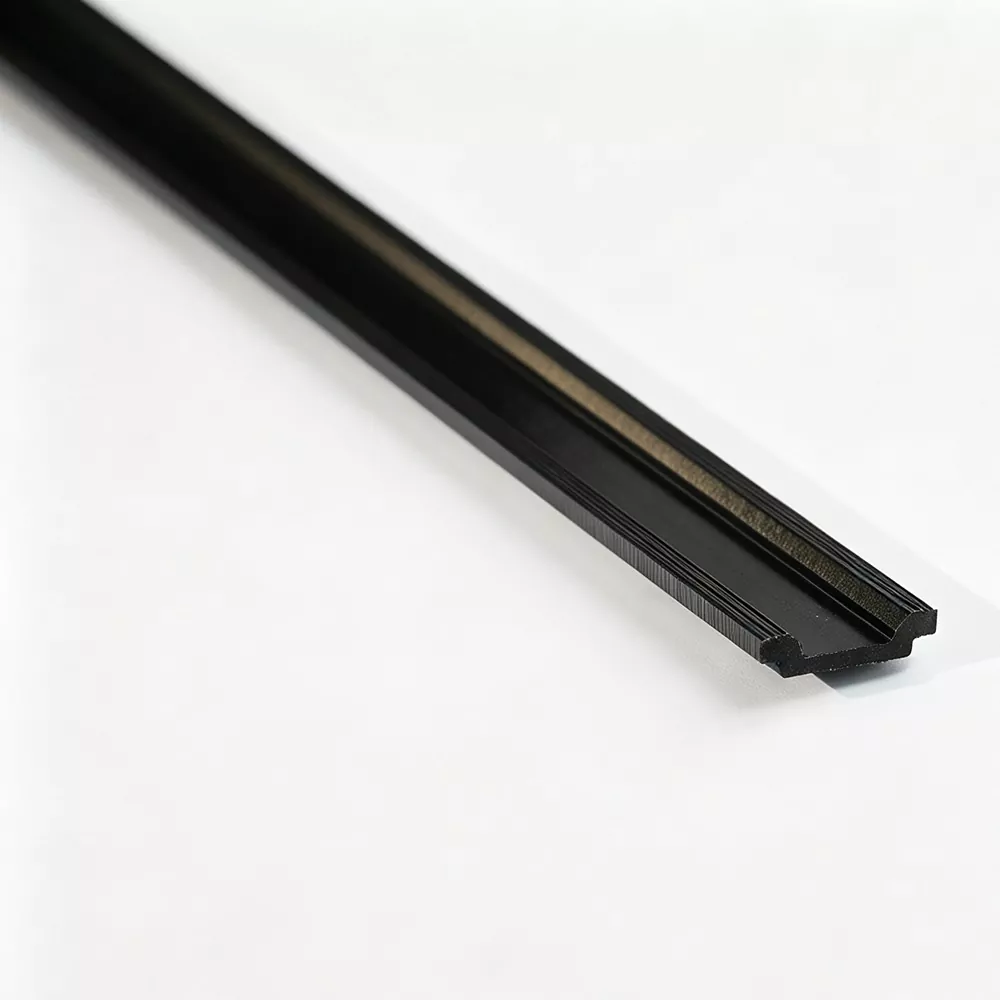

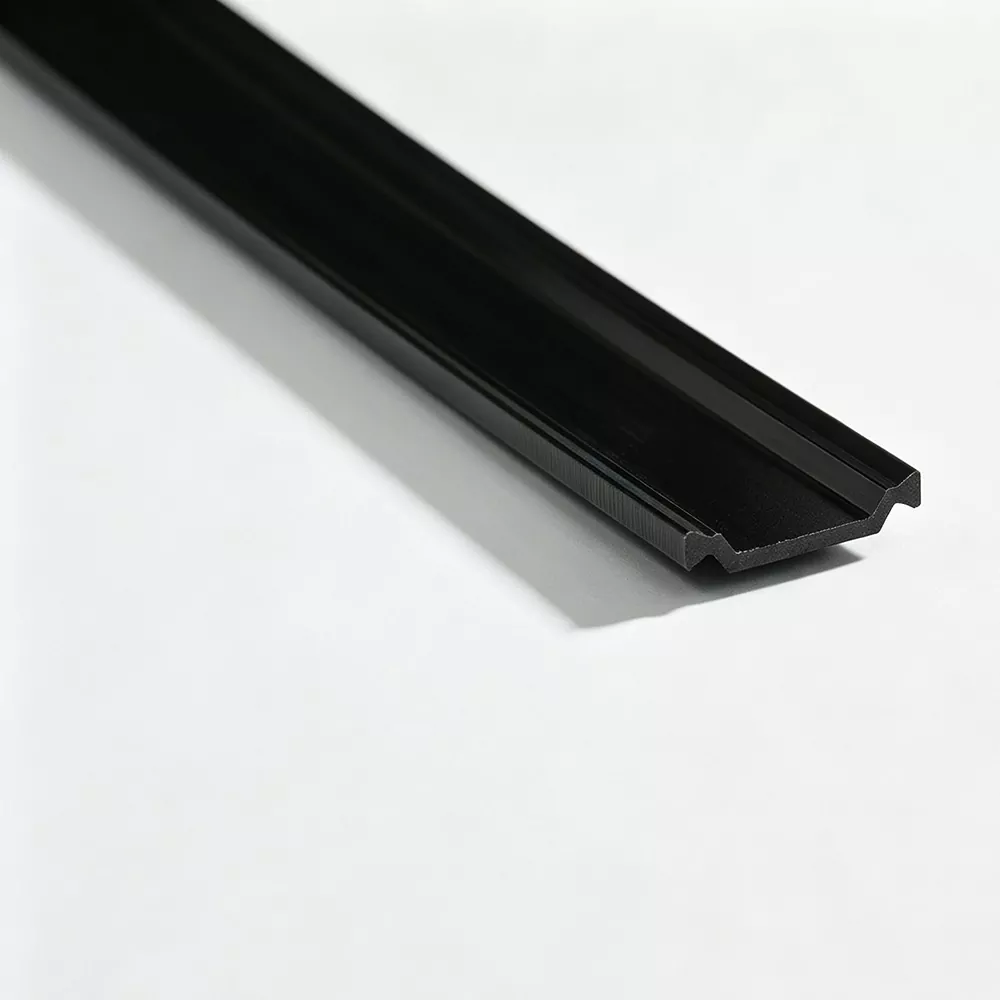

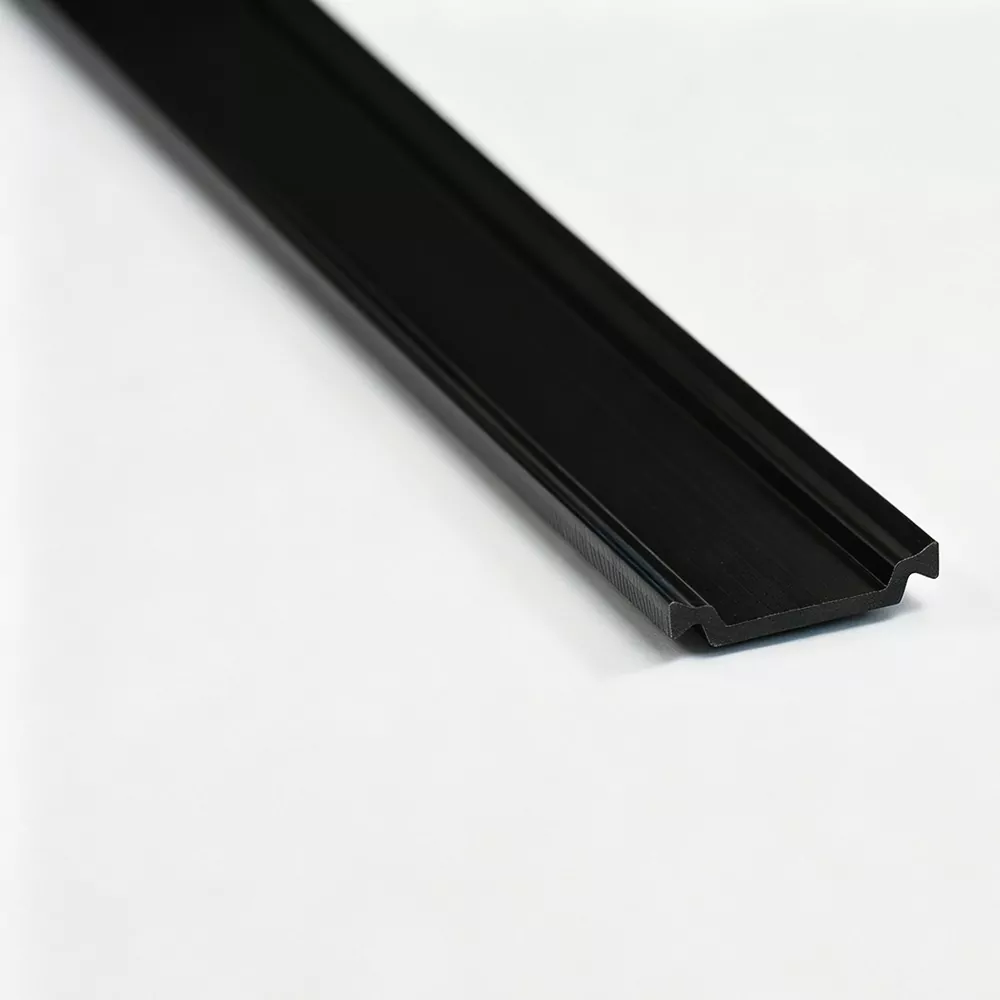

Az alumínium ajtókhoz készült hőszigetelő csíkot egy hőre törött ajtóprofil különálló alumínium szakaszai közé kell felszerelni. Poliamid gátat hoz létre a kereten vagy a szárnyon belül, csökkentve a folytonos alumínium utat a külső és belső oldalak között.
Mivel az alumínium ajtók mozgatható szárnyakat, nagyobb tokrészeket, vasalatokat és többszöri nyitást és zárást tartalmaznak, a hőszigetelő szalagnak megbízhatóan együtt kell működnie a profil mechanikus csatlakozási rendszerével. Keresztmetszetének és reteszelési geometriájának ezért pontosan meg kell egyeznie az alumínium extrudálással.
Az ajtóprofilok a tokszerkezettől, a szárny kialakításától, a vasalat elrendezésétől és a rendszer méreteitől függően különböző horonykonfigurációkkal rendelkezhetnek. Előfordulhat, hogy az alumínium ajtókhoz készült hőszigetelő csík nem megfelelő máshoz.
A Jinxing a szalagot a követelményeknek megfelelően gyárthatja:
· A horony szélessége és mélysége
· A szalag szélessége és vastagsága
· Zárási geometria
· Profil beillesztési pozíciója
· Keresztmetszeti forma
· Kész hossz
Egy új ajtórendszernél az alumínium extrudálási rajz segítségével ellenőrizhető a szükséges szalagszakasz a gyártás előtt.
A szalag 25% üvegszállal megerősített PA66-ot használ. Ez biztosítja azt a merevséget és mechanikai szilárdságot, amely ahhoz szükséges, hogy a poliamid alkatrész az összeszerelés után is az alumíniumprofilhoz kapcsolódjon.
A szalaggeometria beépítheti a szükséges reteszelő vagy kapcsolódási jellemzőket, így a megfelelő alumínium extrudálással működik a profilillesztés során.
A stabil extrudálás és kalibráció segít fenntartani a megadott profilméreteket, és támogatja a következetes behelyezést a gyártási tételek között.
A hőszigetelő szalag nem maga a mozgó vasalat, hanem a rögzített profil szerelvény részét képezi. Mechanikai tulajdonságai és méretstabilitása hozzájárul az alumínium profilok közötti tervezett kapcsolat fenntartásához normál kapuműködés közben.
Az anyag termikus öregedése, szakítószilárdsága különböző hőmérsékleteken és lineáris tágulása a vonatkozó vizsgálati követelmények szerint értékelhető.

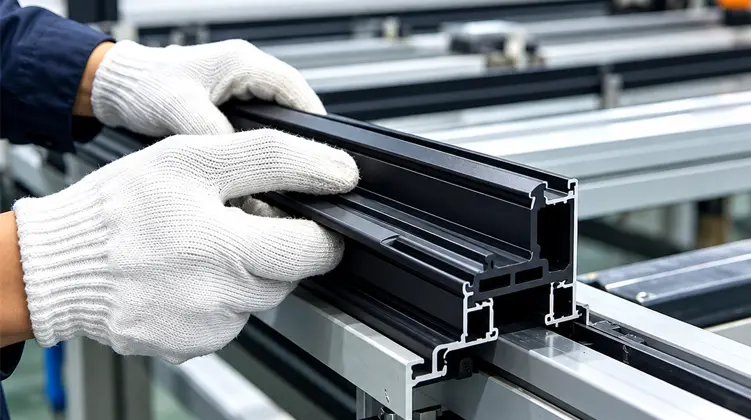

Az alumínium ajtók hőszigetelő szalagja jellemzően az alumínium profilok előkészített hornyába kerül beépítésre a profil mechanikus összeillesztése előtt.
Az összeszerelési sorrend általában a következőket tartalmazza:
Horony előkészítés → Csík beillesztés → Pozíció igazítás → Mechanikus hengerlés → Profil vizsgálat
A szalag méreteinek kompatibilisnek kell lenniük a behelyező berendezéssel és a hengerlési paraméterekkel. A rossz méretillesztés megnehezítheti a behelyezést, vagy befolyásolhatja az alumínium profilok közötti végső csatlakozást.
A szigetelőszalag pontos helyzete az ajtóprofil rendszertől függ. Beépíthető a főkeretbe vagy a szárnyprofilba, ahol az alumínium rész termikusan elválasztott részekre van osztva.
Különböző keresztmetszetű profilok esetén az alumínium ajtók hőszigetelő szalagja speciális reteszelő éleket, eltolásokat vagy egyéb geometriai jellemzőket igényelhet. Ez az oka annak, hogy a Jinxing az alumínium extrudálást tekinti elsődleges referenciaként az ajtószigetelő szalag kifejlesztésénél.
A Jinxing elsősorban PA66 GF25-öt használ az alumínium ajtók hőszigetelő csíkjaihoz.
Az üvegszál-erősítés növeli a PA66 anyag merevségét, és segít a szalagnak ellenállni a profilszereléssel járó mechanikai igénybevételeknek. Testre szabott projekteknél az anyagigényeket az ügyfél műszaki specifikációi és a vonatkozó szabványok szerint lehet megerősíteni.
Alumínium ajtó alkalmazásoknál a fontos ellenőrzési pontok a következők:
|
Ellenőrzési tétel |
Cél |
|
Keresztmetszet |
Megerősíti, hogy a szalag illeszkedik az alumínium extrudáláshoz |
|
Szélesség és vastagság |
Szabályozza a beillesztést és a profil összekapcsolását |
|
Felületi állapot |
Azonosítja a feldolgozást befolyásoló hibákat |
|
Szakító tulajdonságok |
Kiértékeli a mechanikai szilárdságot |
|
Keménység |
Ellenőrzi az anyag konzisztenciáját |
|
Termikus öregedés |
Kiértékeli a teljesítményt hőhatás után |
|
Lineáris bővítés |
Méri a méretviselkedést a hőmérséklet változásaival |
A tesztelési követelmények az ügyfél kérelmének és a vonatkozó szabványoknak megfelelően egyeztethetők.

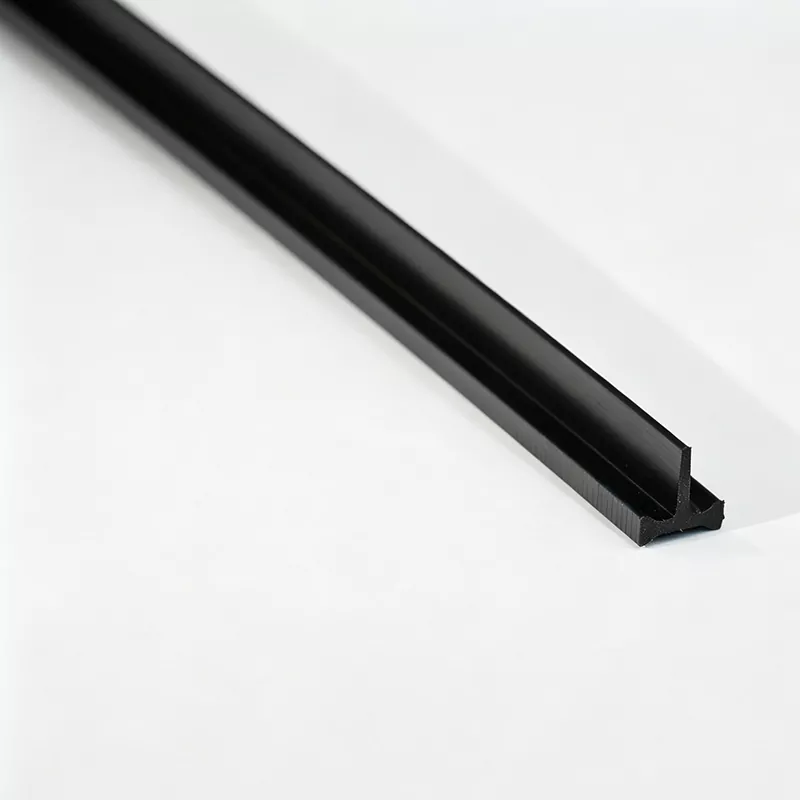

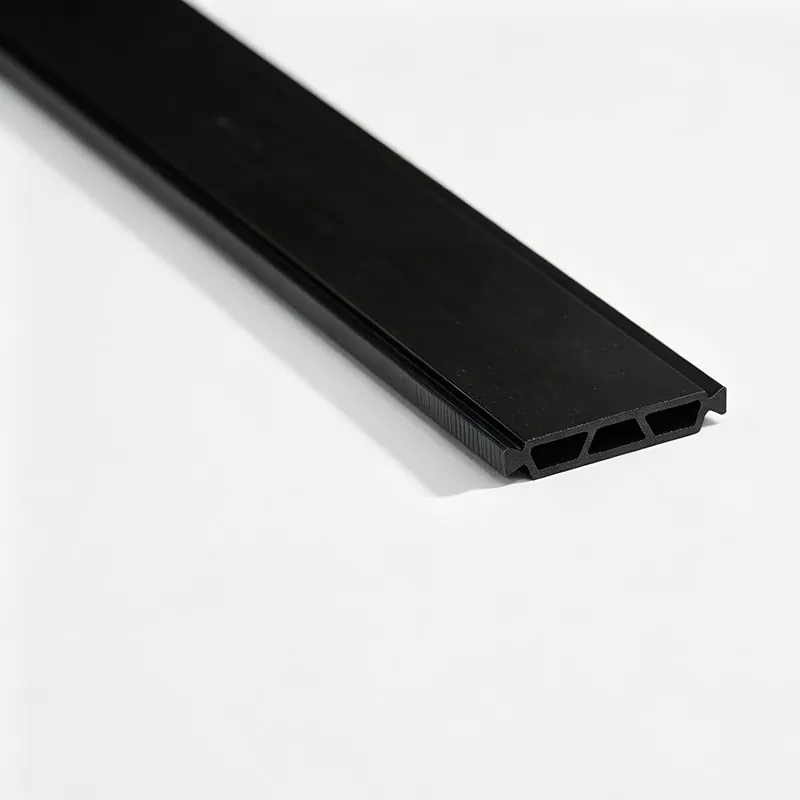

Ha egy szabványos I-Type, C-Type vagy T-Type szalag nem egyezik az ajtóextrudálással, a Jinxing személyre szabott szakaszt tud kifejleszteni.
Az ügyfelek biztosíthatják:
Alumínium profilrajz
A legközvetlenebb referencia a szükséges szalaggeometria meghatározásához.
Meglévő szalagminta
Hasznos egy meglévő beszállító cseréjekor vagy egy jelenlegi profil reprodukálásakor.
Szakasz méretei
Alkalmas, ha nem áll rendelkezésre teljes műszaki rajz.
A Jinxing ezután folytathatja a szakasz megerősítését, a szerszámfejlesztést, a próbagyártást és a tömeggyártást.
Ez egy poliamid profil, amelyet egy hőre tört ajtórendszerben elválasztott alumínium profilok közé szerelnek fel, hogy megszakítsák a két oldal közötti közvetlen fémkapcsolatot.
A PA66 biztosítja a polimer alapot, míg a 25%-os üvegszál-erősítés növeli a profilok összeszerelésének merevségét és mechanikai szilárdságát.
Igen. A Jinxing különböző keresztmetszeteket és méreteket alakíthat ki az alumínium ajtó extrudálása szerint.
Adja meg az alumínium profilrajzot vagy egy fizikai szalagmintát. A horony méretei és a reteszelés geometriája ezután összevethető a javasolt szalagszakasszal.
Igen. A nem szabványos metszetek rajzok, minták vagy megerősített műszaki méretek alapján alakíthatók ki.
Igen, az alumínium kereten belüli hőleválasztás részét képezi. A komplett alumínium ajtó hőteljesítménye azonban a keret kialakításától, az üvegezéstől, a tömítésektől, a vasalattól és egyéb alkatrészektől is függ.
