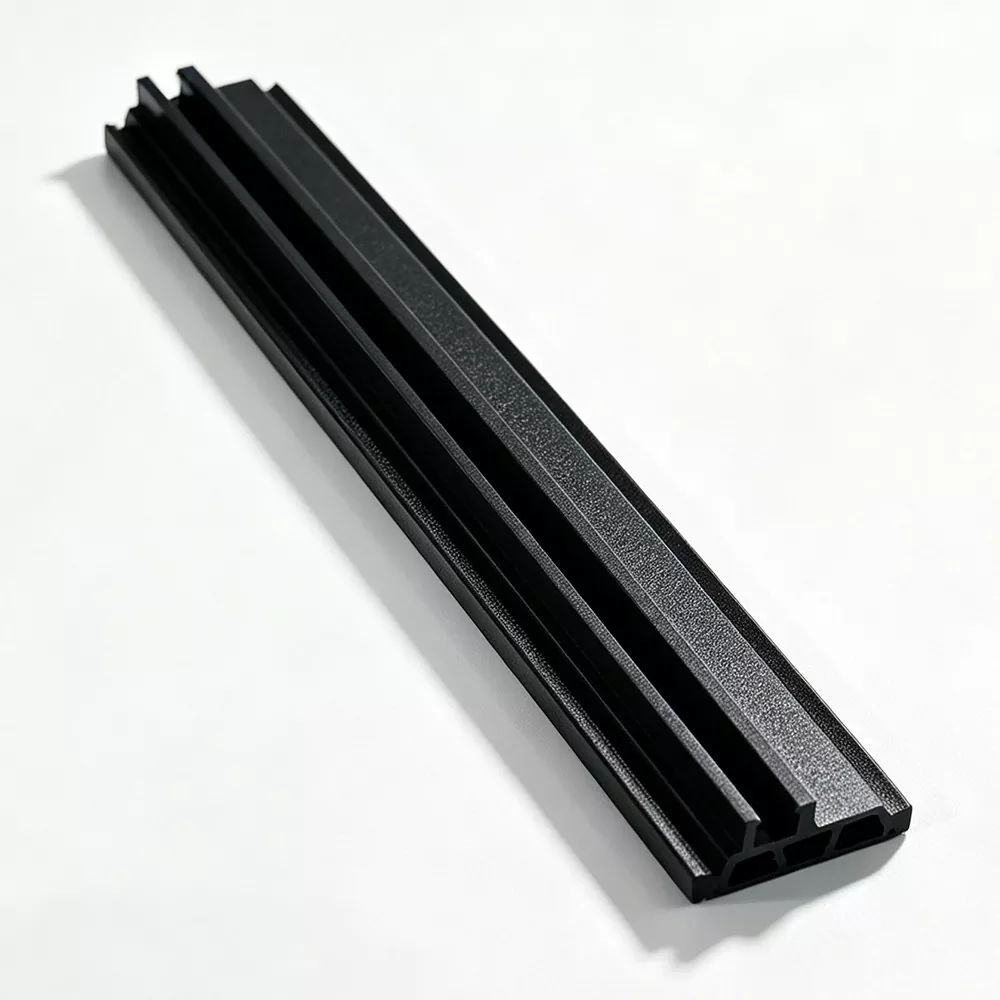

Alumínium függönyfalrendszereknél a Thermal Break Strip for Curtain Walls nem fémes csatlakozást biztosít az elválasztott alumínium profilszakaszok között. A Jinxing, egy kínai gyártó és gyár PA66 GF25 hőtörési profilokat gyárt, amelyek a függönyfal extrudálási tervekhez illeszthetők, a profilhorony, a csatlakozási szerkezet és a szükséges méretek által meghatározott szelvénygeometriával.
A függönyfal-extrudálások gyakran tartalmaznak mélyebb hornyokat, több csatlakozási pontot vagy speciálisan kialakított szakaszokat oszlopokhoz, kereszttartókhoz és egyéb keretelemekhez. A hőszigetelő szalagnak meg kell felelnie ezeknek a szerkezeteknek, nem pedig egyszerűen szélesség szerint kell kiválasztani.
A Jinxing kifejlesztheti a szalagot a tényleges alumínium extrudálás körül, figyelembe véve:
· Profilhorony méretei
· A szalag beillesztési pozíciója
· Zárási vagy elköteleződési területek
· Keresztmetszeti mélység
· Szükséges elválasztás az alumínium részek között
· Összeszerelési mód
Ez a profil-szalag illesztés különösen fontos, ha a függönyfalrendszer nem szabványos alumínium extrudálást használ.
A szalag hőelválasztó elemként szolgál az alumínium kereten belül. A folytonos fémcsatlakozást poliamid szelvényre cserélve megszakítja a közvetlen vezető utat az elválasztott alumínium alkatrészek között.
Szerepe szorosan összefügg a teljes függönyfal tervezésével. Az alumínium extrudálás, a hőszigetelő szalag, az üvegezési rendszer, a tömítések és a csatlakozási mód mind hozzájárulnak az összeszerelt homlokzat végső termikus viselkedéséhez.
A Jinxing PA66 GF25-öt használ elsődleges anyagként. A 25%-os üvegszál-erősítés nagyobb merevséget és mechanikai szilárdságot biztosít, mint az erősítetlen poliamid.

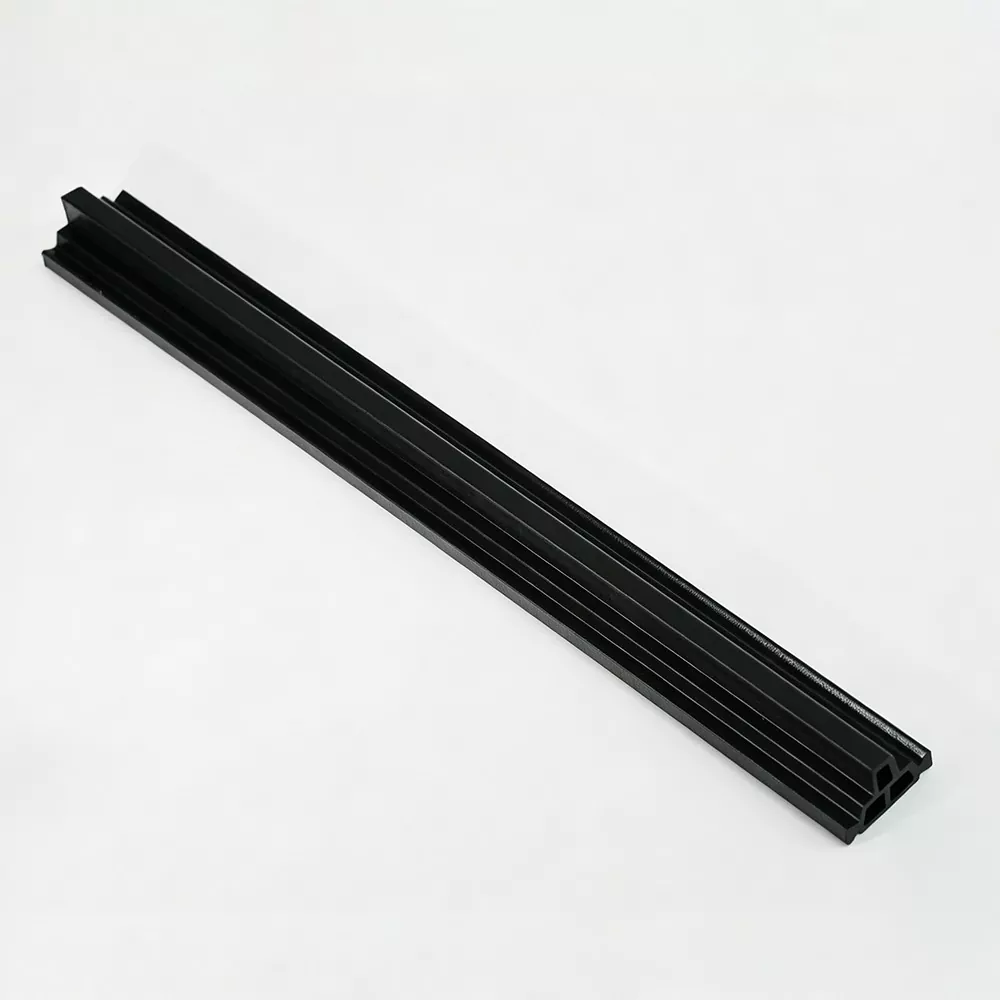

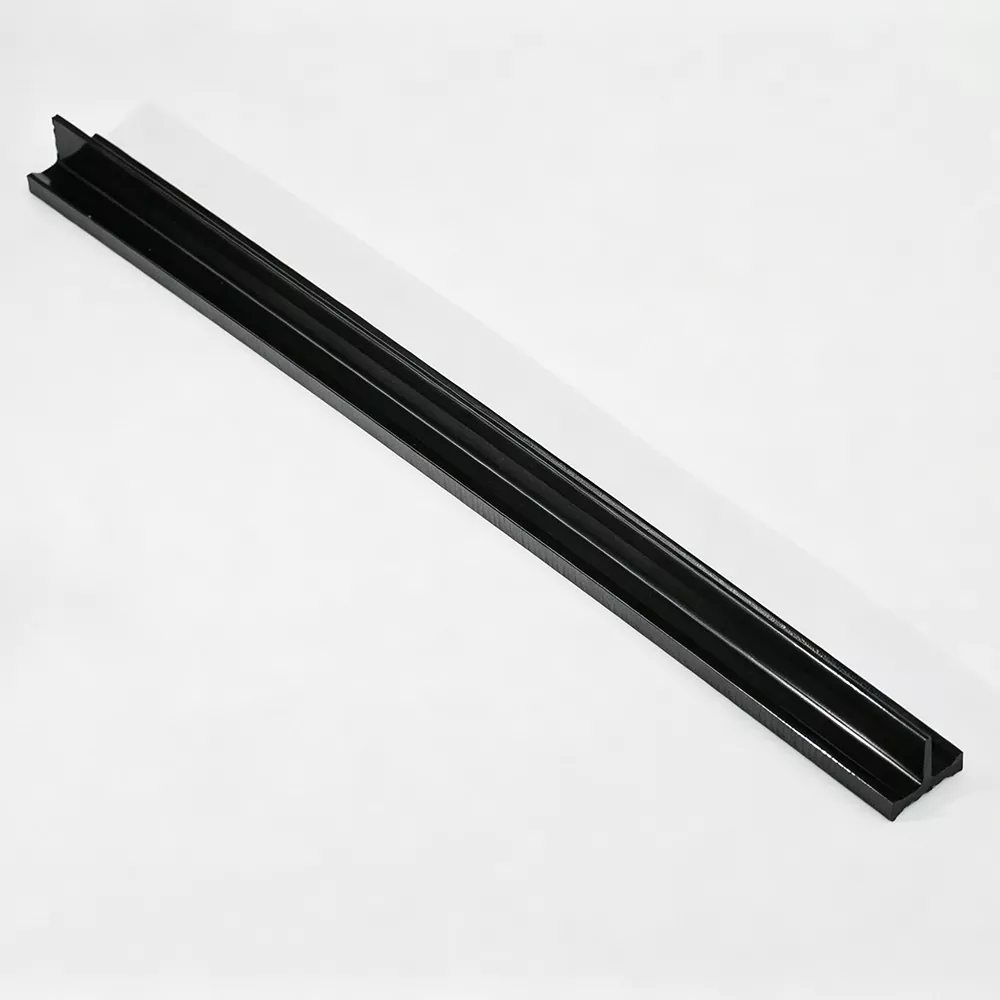

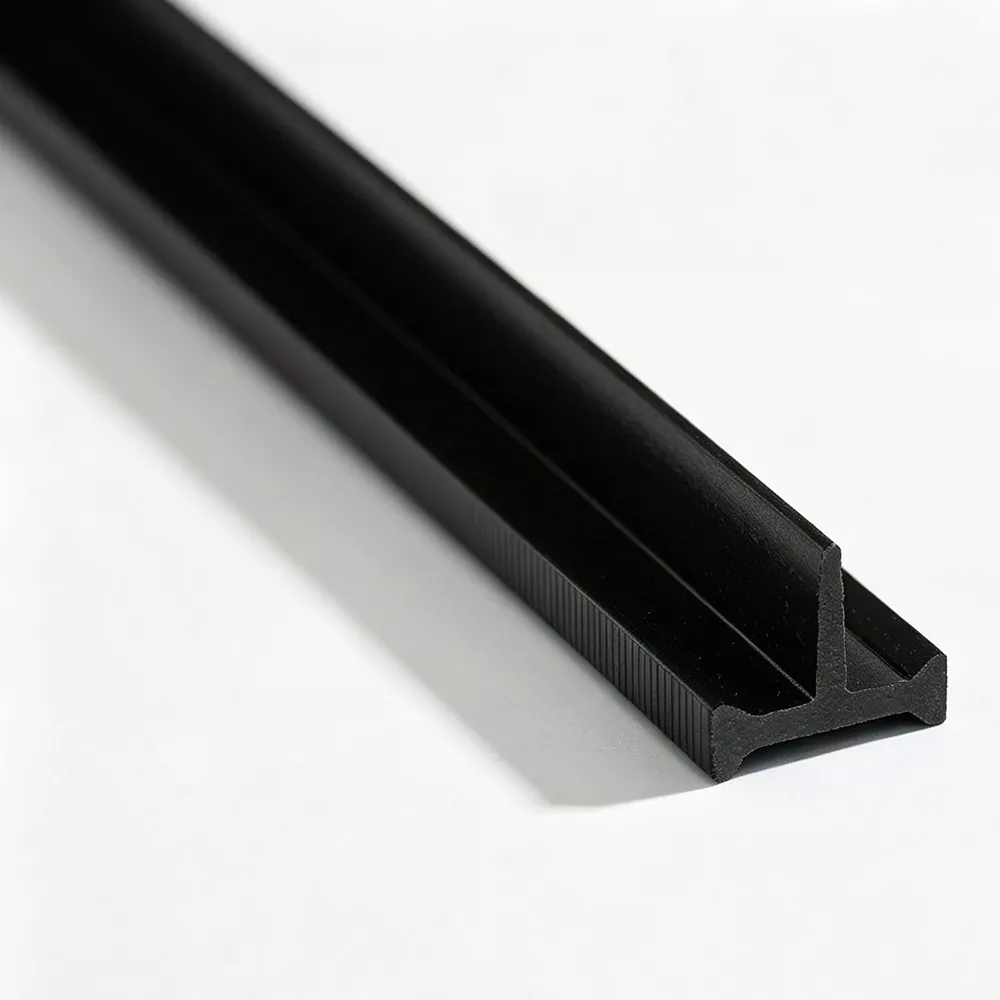

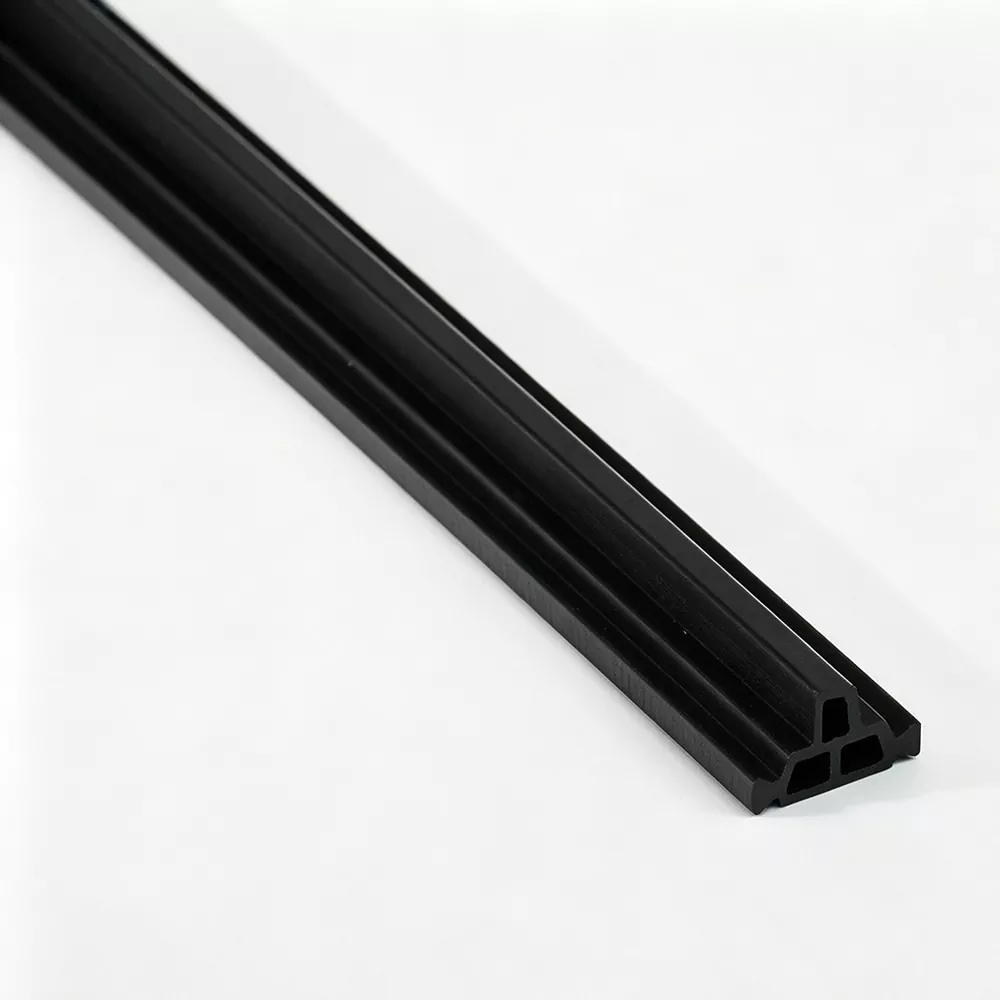

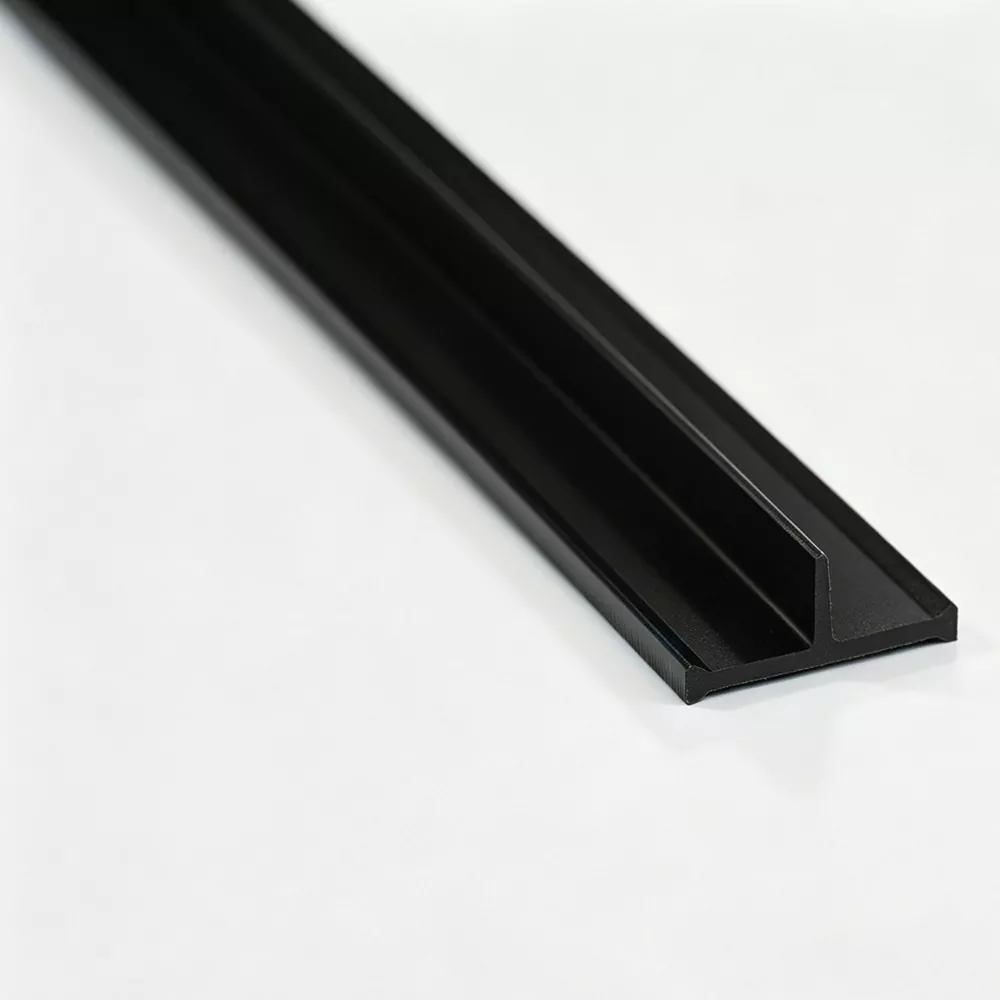

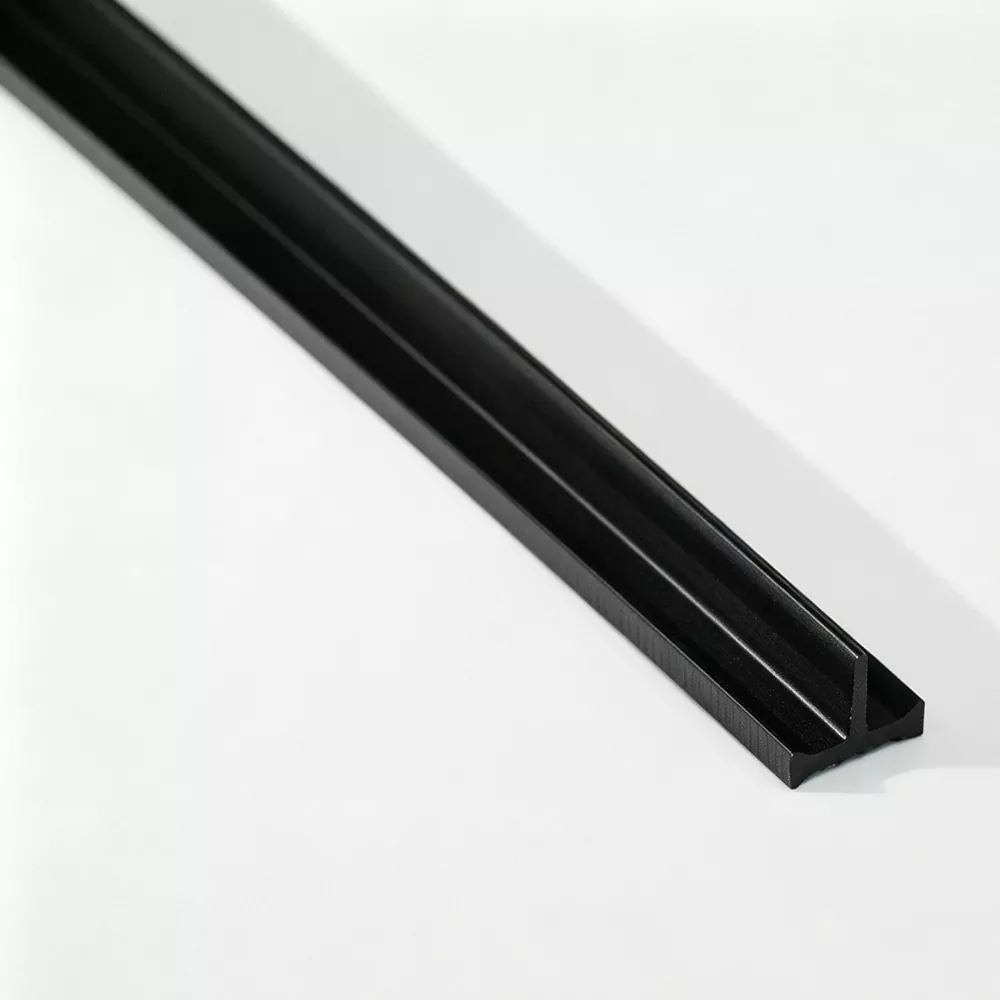

A Thermal Break Strip függönyfalakhoz a függönyfal extrudálásától függően különböző geometriákkal gyártható, beleértve a szabványos I-Type, C-Type, T-Type és speciális szakaszokat.
A függönyfalprofilok viszonylag hosszú alumínium szakaszokat tartalmazhatnak. A konzisztens szalaggeometria az extrudálás mentén segít fenntartani a kívánt kapcsolatot a hőtörés és az alumíniumprofil között az összeszerelés során.
Az anyag és a kész profil tulajdonságai az egyeztetett műszaki követelmények szerint ellenőrizhetők, beleértve a szakítószilárdságot, keménységet, termikus öregedést és egyéb releváns jellemzőket.
A függönyfalak konstrukciójában az oszlopok és keresztlécek különböző alumínium extrudálási kialakításokat használhatnak. Ezért a hőszakadási követelményeik eltérőek lehetnek.
Ahelyett, hogy egy szalagspecifikációt alkalmaznánk egy teljes projektre, a függönyfalak hőszakadási csíkja külön is meghatározható a megfelelő extrudálásnak megfelelően.
A több függönyfalprofil-szakasszal rendelkező projekteknél a Jinxing át tudja tekinteni a rajzokat, és ennek megfelelően rendezheti a szükséges szalagspecifikációkat.
Ha egy meglévő szabványos szalag nem felel meg az alumínium extrudálásnak, a Jinxing támogatja a profilfejlesztést a mérnöki információk alapján.
A fejlesztési folyamat a következőket tartalmazhatja:
Alumínium profilrajz → Metszetelemzés → Szerszámozás → Próbaprofil → Méretellenőrzés → Gyártás
A kritikus méreteket a próbaidőszakban erősítik meg a normál gyártás előtt. Ez hasznos a függönyfalgyártók számára, akik szabadalmaztatott extrudáló rendszereket fejlesztenek ki, vagy kicserélnek egy meglévő hőszigetelő szalagot.
A Jinxing által használt fő anyag a 25% üvegszállal megerősített PA66.
Függönyfal-projekteknél a vonatkozó anyagjellemzők a következők lehetnek:
· Szakítószilárdság
· Nyírással kapcsolatos mechanikai teljesítmény
· Shore keménység
· Hőöregedésállóság
· Vízállóság
· Lineáris terjeszkedési viselkedés
· Teljesítmény meghatározott hőmérsékleten
A tesztelést a vonatkozó szabványok és az ügyfél műszaki specifikációi szerint lehet lebonyolítani.
A Thermal Break Strip függönyfalakhoz a méretpontosság különösen fontos azokon a területeken, amelyek az alumínium extrudálással érintkeznek.
Jinxing ellenőrzése kiterjedhet:
|
Ellenőrzés |
Mit szabályoz |
|
Profil szélesség |
Összességében illeszkedik az alumínium részbe |
|
Vastagság |
A hornyok összekapcsolása és összeszerelése |
|
Záró geometria |
Csatlakozás a szalag és az extrudálás között |
|
Keresztmetszeti forma |
Igazítás a függönyfalprofilhoz |
|
Felületi állapot |
Látható extrudálási hibák |
|
Anyagtulajdonságok |
Mechanikai és környezetvédelmi teljesítmény |
A függönyfalhoz hőszigetelő szalag rendelése előtt a leghasznosabb információ az illeszkedő alumínium extrudálási rajz.
A megerősítéshez szükséges legfontosabb pontok a következők:
Alumínium profil → Horony szerkezet → Csík geometria → Mechanikai csatlakozás → Szükséges méretek → Anyag → Mennyiség
Többprofilú függönyfalprojekt esetén minden egyes alumínium szakaszt külön kell ellenőrizni, nem pedig azt feltételezni, hogy egy hőszigetelő csík illeszkedik az összes keretelemhez.
Ez egy poliamid szigetelőprofil, amely elválasztott alumínium szelvények között helyezkedik el, termikusan törött függönyfal keretrendszerben.
A Jinxing főként PA66 GF25 felhasználásával, 25%-os üvegszál erősítésű függönyfalak hőszigetelő csíkjait gyártja.
Igen. A Jinxing kialakíthatja a keresztmetszetet alumínium profilrajz vagy meglévő szalagminta alapján.
Lehet, hogy azok. A megfelelő szalag az egyes alumínium extrudálások geometriájától és horonyszerkezetétől függ, ezért a különböző függönyfalprofilokhoz eltérő specifikációra lehet szükség.
Az alumíniumprofil rajz, a szükséges szalagszelvény vagy minta, a méretek, az anyagszükséglet, a szín, a hossz és a becsült mennyiség hasznos a specifikáció megerősítéséhez.
Igen. A nem szabványos keresztmetszeteket az ügyfél profiligényei alapján erre a célra kialakított szerszámokkal lehet kialakítani.
