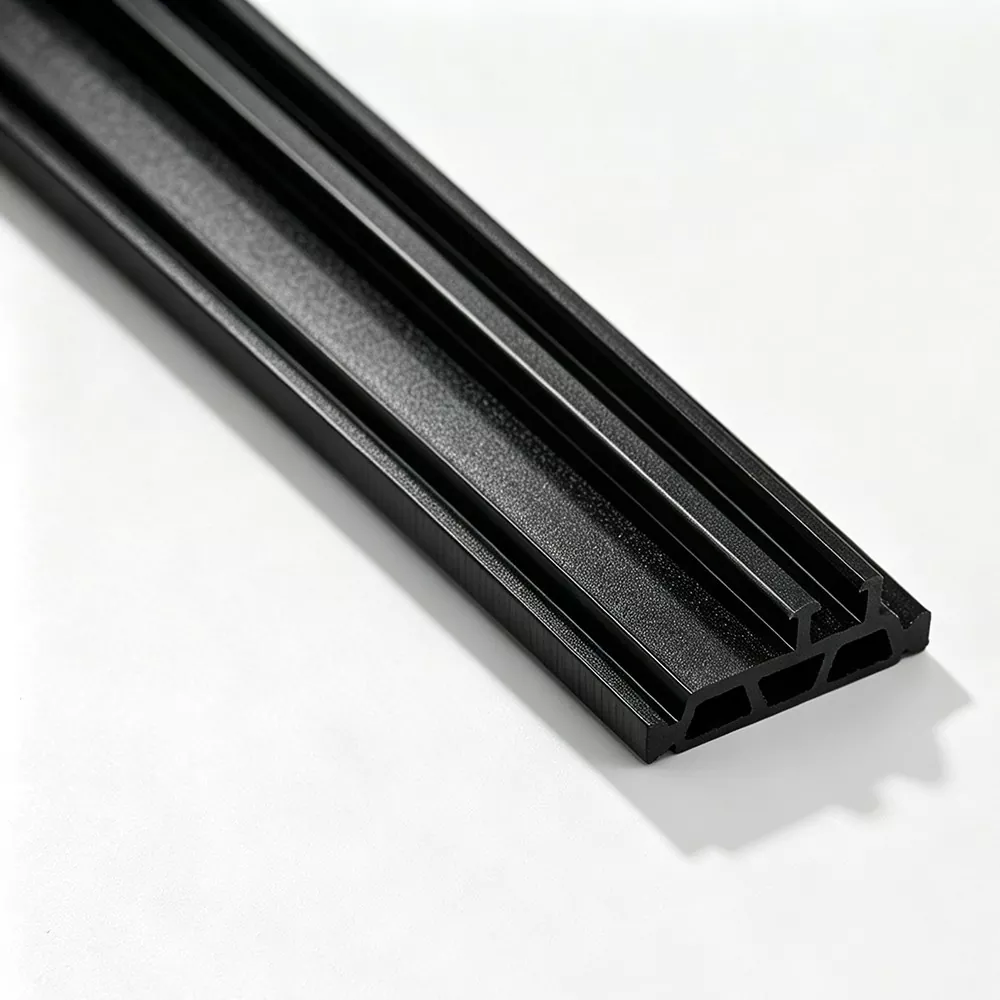

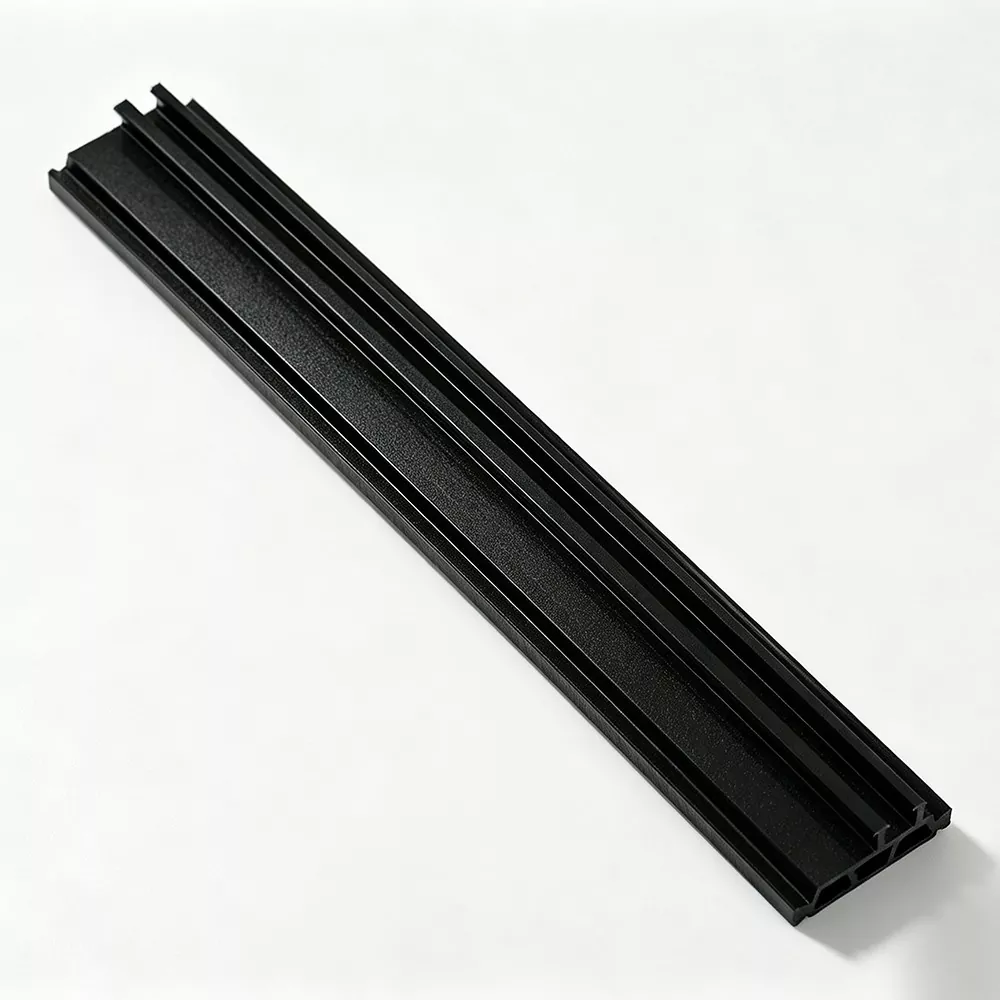

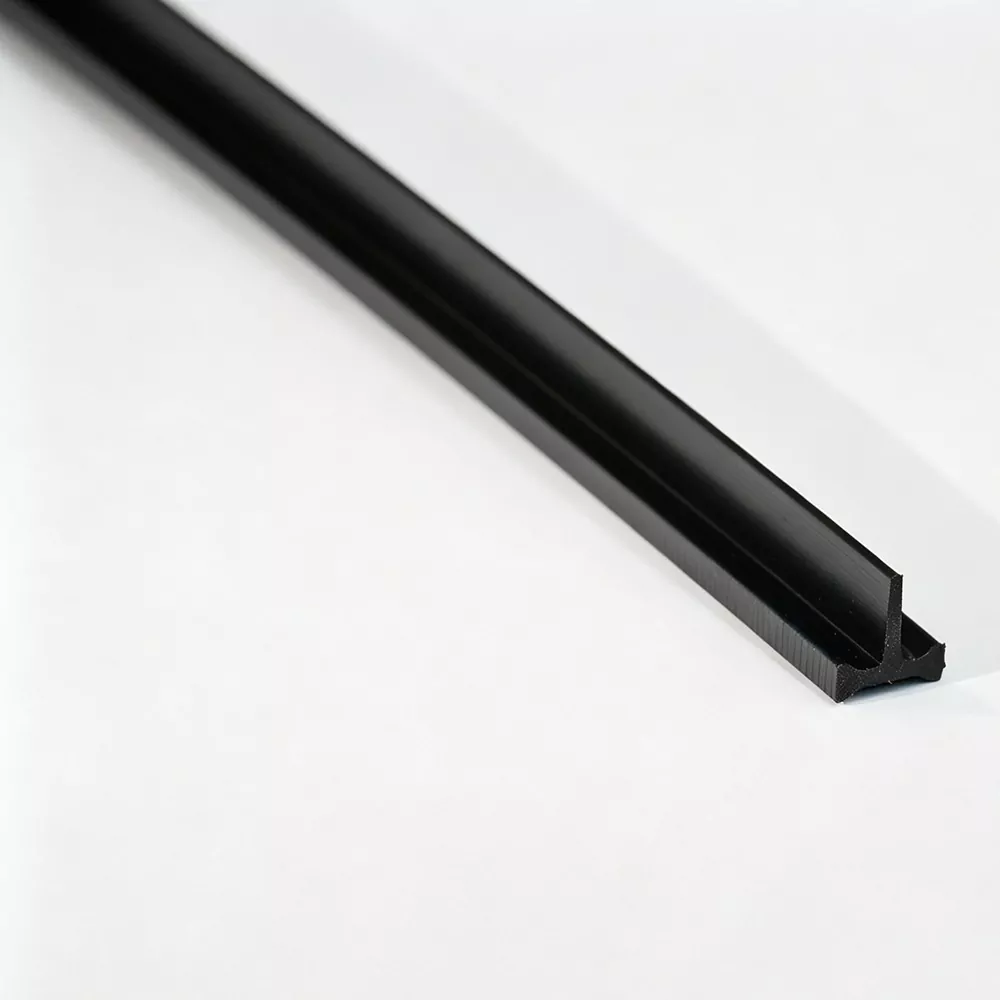

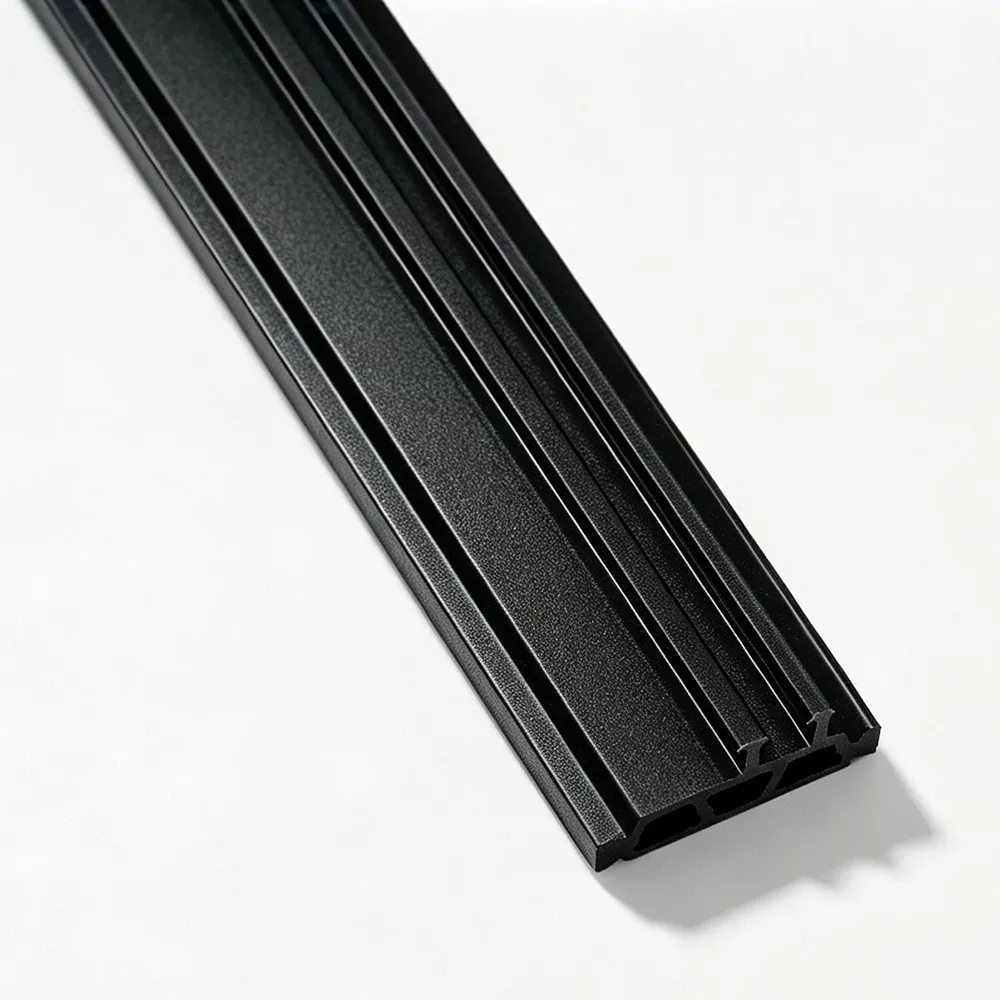

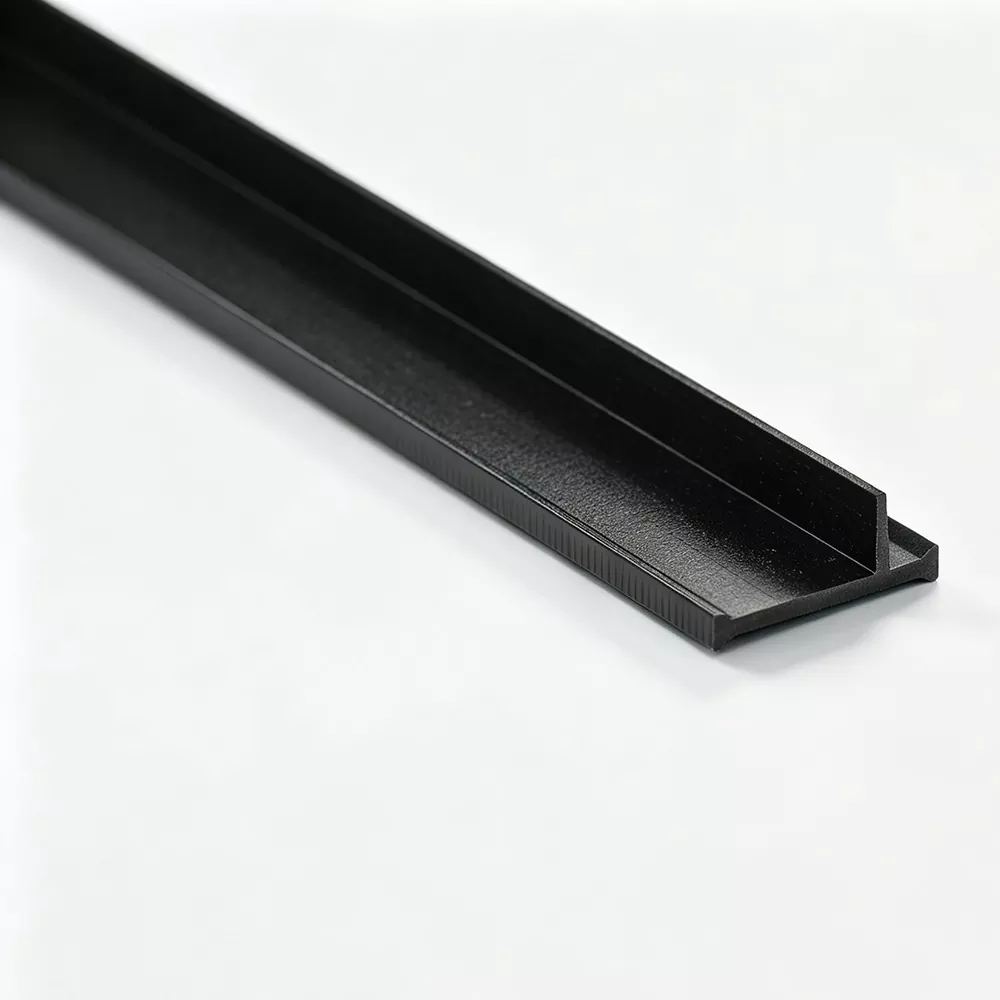

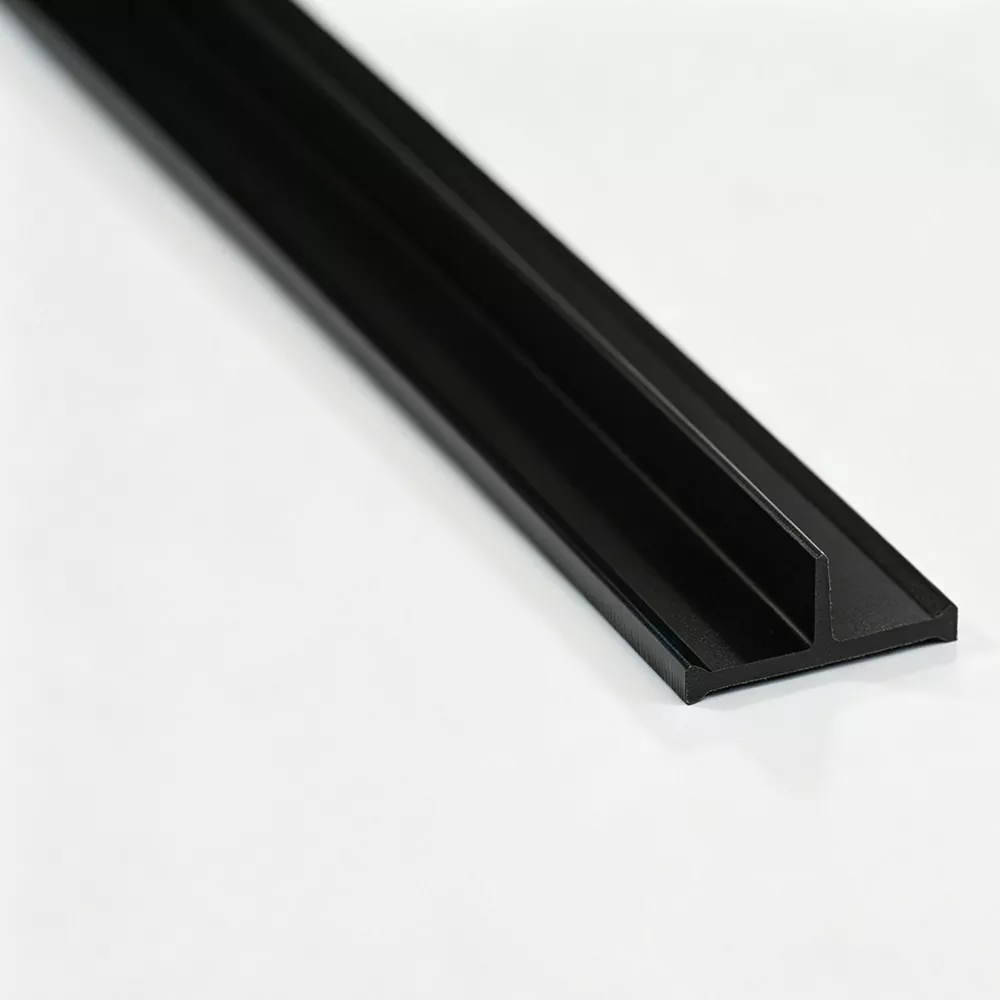

T-típusú Thermal Break Strip

A Jinxing gyár által kínált T-Type Thermal Break Strip 6 méteres egyenes szalagokban vagy 500 méteres tekercsekben szállítható. A speciális T-alakú metszetet igénylő alumíniumprofiloknál a vevői rajzokat áttekinthetjük, és a gyártás előtt ellenőrizhetjük a szükséges méreteket, szerszámokat, színt, hosszt és feldolgozási követelményeket.

T-alakú keresztmetszet és összeszerelés

A T-típusú szalag geometriája a profilon belül három alapvető kapcsolaton keresztül tekinthető meg:

Fej és fogadó részleg

A T-alakú szalag szélesebb részének meg kell felelnie az alumínium profil befogadó vagy rögzítő geometriájának.

Stem and Groove

A keskenyebb szár benyúlik a profil megfelelő hornyába vagy szakaszába, és segít meghatározni a szigetelőszalag kívánt helyzetét.

Szakaszigazítás

A teljes T-alakú profilnak kompatibilisnek kell maradnia az alumíniumprofillal a behelyezés és az azt követő feldolgozás során. A metszet méreteit ezért a tényleges profilrajzhoz kell igazítani.

Ezek a kapcsolatok a T-Type Thermal Break Strip-et különösen alkalmassá teszik olyan alkalmazásokhoz, ahol az alumínium profilt egy meghatározott T alakú befogadó szerkezet köré tervezték.

PA66 GF25 Anyaga

A szalag PA66 nejlonból készül, 25% üvegszállal (GF25) megerősítve.

A PA66 képezi a polimer alapot, míg az üvegszál erősíti az anyagrendszert. A vegyületet extrudálással dolgozzák fel a kívánt T alakú profil kialakítására.

Ezt az anyagot a Jinxing hőszigetelő szalag termékcsaládjában használják:

· szigetelt alumínium nyílászárók

· függönyfalprofilok

· termikusan leválasztott alumínium profilrendszerek

· testreszabott hőtörési profilalkalmazások

Hogyan készül a profil

A T-típusú hőtörő szalagokat folyamatosan extrudálással alakítják ki, a keresztmetszetet a kiválasztott szerszámmal alakítják ki, és utólagos hűtéssel és méretezéssel stabilizálják.

Anyag előkészítés

A PA66 nylon és a GF25 üvegszál a gyártási összetétel szerint készül. A beérkező anyagokat az anyagellenőrzési folyamat részeként ellenőrzik.

Profil kialakítása

Az elkészített vegyület egy párhuzamos ikercsigás extrudáló rendszerbe kerül, és a kívánt T-típusú szakaszhoz kialakított szerszámokkal lágyítják, összekeverik és kialakítják.

Hűtés és méretezés

Az extrudálás után a profil hűtési és méretezési szakaszokon megy keresztül, hogy stabilizálja a T-alakú geometriát és megtartsa a megadott metszetméreteket.

Vágás vagy tekercselés

A kész szalagot a szükséges szállítási formába dolgozzák fel. Megrendeléstől függően fix hosszúságú egyenes szalagként vagy folyamatos tekercsként szállítható.

A szalag illesztése az alumínium profilhoz

A T-típusú szalag kiválasztása az alumínium profillal kezdődik, nem pedig önmagában.

Új profil vagy csereprojekt esetén a következő információkat kell ellenőrizni:

Nem szabványos profilok esetén az alumínium metszetrajz áttekinthető a szerszámozás megerősítése előtt.

Alkalmazások

Hőszigetelt alumínium nyílászárók

A T-típusú szalagok beépíthetők szigetelt alumínium profilrendszerekbe, ahol a profil egy megfelelő T-alakú fogadószerkezet köré van kialakítva.

Függönyfal alumínium profilok

Azokban a függönyfalprofil-összeállításokban használatos, amelyeknél az adott alumínium profilgeometriának megfelelő T-típusú termikus törésszakaszra van szükség.

Speciális alumínium profilrendszerek

Alkalmas olyan profilkialakításokhoz, amelyek nem szabványos hőtörési szakaszt igényelnek, nem pedig általánosan elérhető I-típusú vagy C-típusú konfigurációt.

Profilfejlesztési projektek

T-típusú szalagok jöhetnek szóba az új alumínium profilok fejlesztése során, ahol a szalagszakaszt és a profilhornyot együtt tervezik a szükséges összeállítási konfiguráció kialakításához.

T-Type más Thermal Break Strip profilokhoz képest

A T-típusú hőszigetelő lécek fő előnye a profilkapcsolati geometriája. A szélesebb fej és a keskenyebb szár lehetővé teszi, hogy a szalag megfelelő befogadó szerkezettel kialakított alumínium profilokkal dolgozzon.

T-típusú profil testreszabása

A T-típusú hőszigetelő csíkokat gyakran az alumíniumprofil geometriája szerint határozzák meg. Ha a szükséges szakasz a szabványos tartományon kívül esik, a Jinxing a gyártás előtt áttekintheti a profilrajzot.

Elérhető testreszabási szolgáltatásaink a következők:

· Nem szabványos keresztmetszeti méretek

· Szerszámozás és gyártás rajzok alapján

· Speciális színek, például szürke és fehér

· méretre vágott feldolgozás

· Végletörés

· Egyedi csomagolás

· Lézeres kódolás

Egyedi T-típusú szalaghoz a vásárlók a teljes alumíniumprofil keresztmetszetet biztosíthatják a szükséges szalagméretekkel, hosszral, színnel, csomagolási móddal és feldolgozási feltételekkel együtt.

Ez az információ lehetővé teszi, hogy a szükséges T-alakú szakaszt a tényleges alumíniumprofillal együtt értékeljék, nem pedig önálló alkatrészként kezelik.

Minőség- és folyamatellenőrzés

A gyártási rendszer magában foglalja az anyag előkészítését, extrudálását, hűtését, méretezését, ellenőrzését és kikészítését.

A beérkező PA66 nejlont és üvegszálat a vállalat anyagellenőrzési eljárásai szerint ellenőrzik. Az extrudálás során a keresztmetszeti méreteket és a felület állapotát a folyamat közbeni ellenőrzés részeként figyelik.

A laboratóriumi vizsgálatok olyan tulajdonságokat foglalhatnak magukban, mint a sűrűség, Shore-keménység, hosszanti és keresztirányú szakítószilárdság, vízállóság, termikus öregedés és lineáris tágulási együttható a vonatkozó termék- és vizsgálati követelményeknek megfelelően.

Szállítás előtt a kész szalagok megjelenését és méretét megvizsgálják, a vonatkozó ellenőrzési dokumentációval az egyeztetett rendelési követelményeknek megfelelően.

Miért a Jinxing a T-Type Thermal Break Strip-hez?

Profil-orientált fejlesztés

A T-típusú szalagot az alumínium profilgeometriával együtt vesszük figyelembe, ami akkor segít, ha egy projekt speciális befogadó vagy tartószerkezettel jár.

Házon belüli extrudálás

Saját extrudáló gyártási rendszerünk lefedi a fő profilalakítási szakaszokat az anyagfeldolgozástól a hűtésen át a méretezésig.

Nem szabványos szakasztámogatás

A szerszámozás és a gyártás megerősítése előtt a vásárlói rajzokat át lehet tekinteni a speciális T-típusú profilokhoz.

Flexible Delivery Formats

Mind a 6 méteres egyenes szalagok, mind az 500 méteres tekercsek rendelkezésre állnak a különböző alumíniumprofil-gyártási eljárásokhoz.

GYIK

Mi az a T-típusú Thermal Break Strip?

A T-típusú Thermal Break Strip egy PA66 GF25 szigetelőprofil T-alakú keresztmetszettel, amelyet úgy terveztek, hogy megfeleljen a megfelelő alumínium profilgeometriával.

Miben különbözik a T-típusú szalag az I-típusú szalagtól?

Az elsődleges különbség a keresztmetszeti geometriában és a szalagnak az alumíniumprofilhoz való kapcsolódásában rejlik. A T-típusú termékek szélesebb fejjel és keskenyebb szárral rendelkeznek, ezért a fogadóprofilt ennek megfelelően kell megtervezni vagy kiválasztani.

Hogyan válasszam ki a megfelelő T-típusú szalagot?

A szalagot hozzá kell igazítani a tényleges alumínium profilszakaszhoz, beleértve a befogadó hornyot, a rögzítési területet, a fej és a szár méreteit, a behelyezési irányt és a feldolgozás körülményeit.

Ki tud fejleszteni egy T-típusú szalagot a profilrajzunkból?

Igen. A nem szabványos T-típusú metszetekre vonatkozó vevői rajzokat áttekinthetjük, és a gyártás előtt ellenőrizhetjük a szerszámozási és gyártási követelményeket.

A T-típusú szalag szállítható tekercsben?

Igen. A szabványos tekercsellátás tekercsenként 500 méter. 6 méteres egyenes csíkok is kaphatók.

Testreszabható a hossz és a szín?

Speciális színek és méretre szabott igények a rendelési specifikáció szerint visszaigazolhatók. A nem szabványos keresztmetszeteket a gyártás előtt a megrendelő rajza alapján felülvizsgálják.

Mit kell biztosítanunk a T-típusú hőszigetelő szalag lekérdezéséhez?

A komplett alumínium profil keresztmetszeti rajz a leghasznosabb kiindulópont. A vevők megadhatják a szükséges szalagméreteket, hosszt, színt, szállítási formát, csomagolási követelményeket és feldolgozási feltételeket is.
