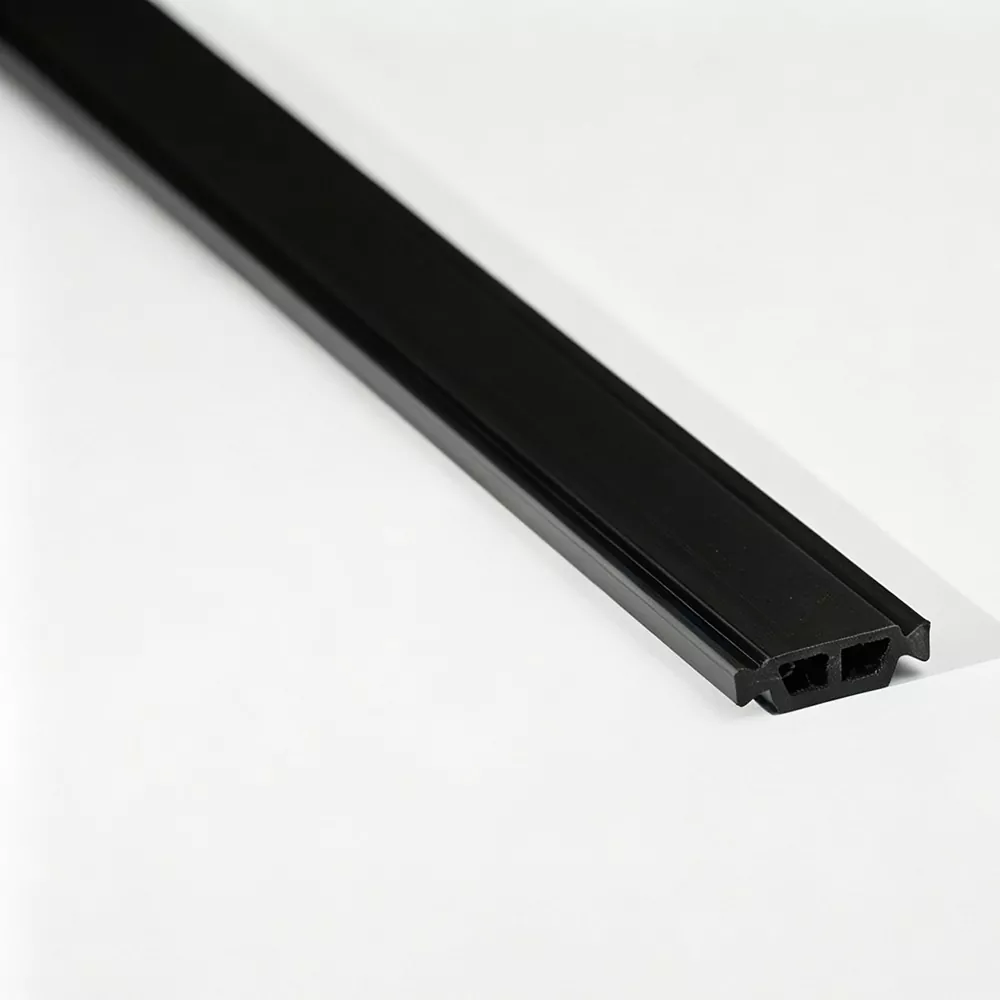

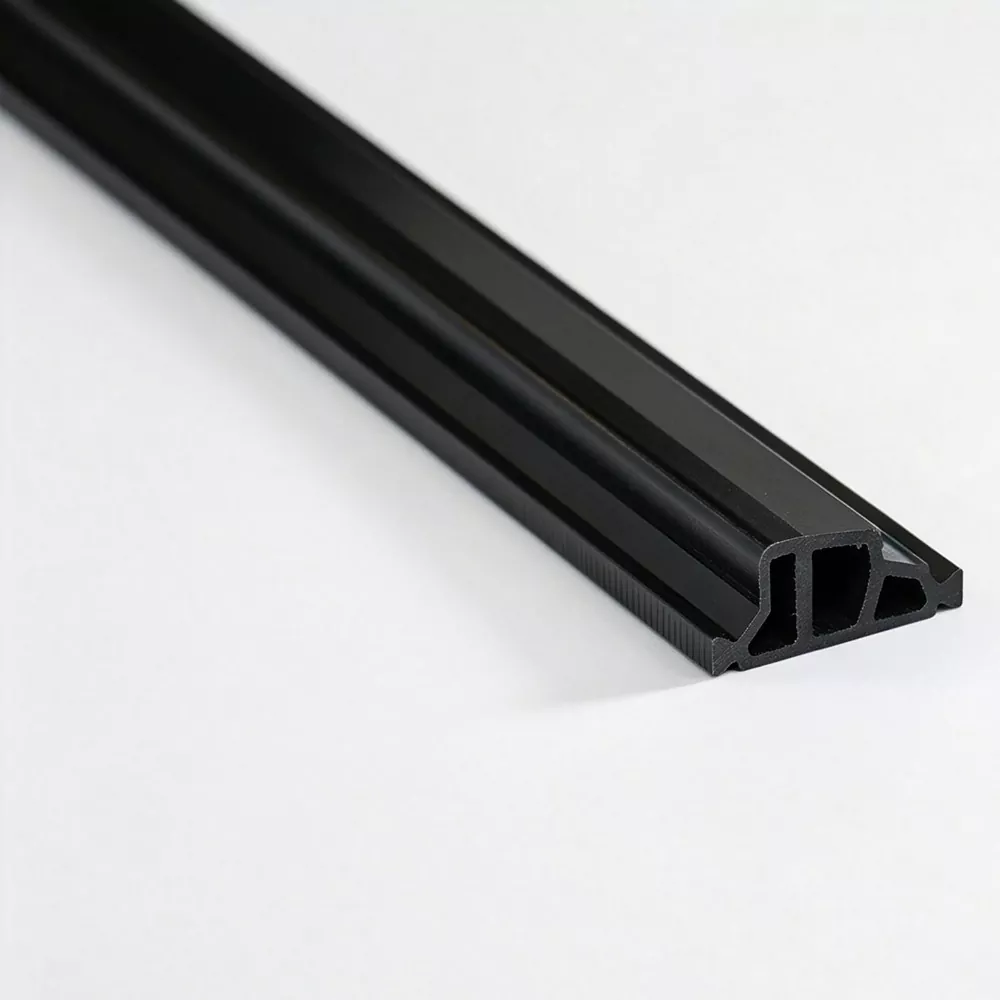

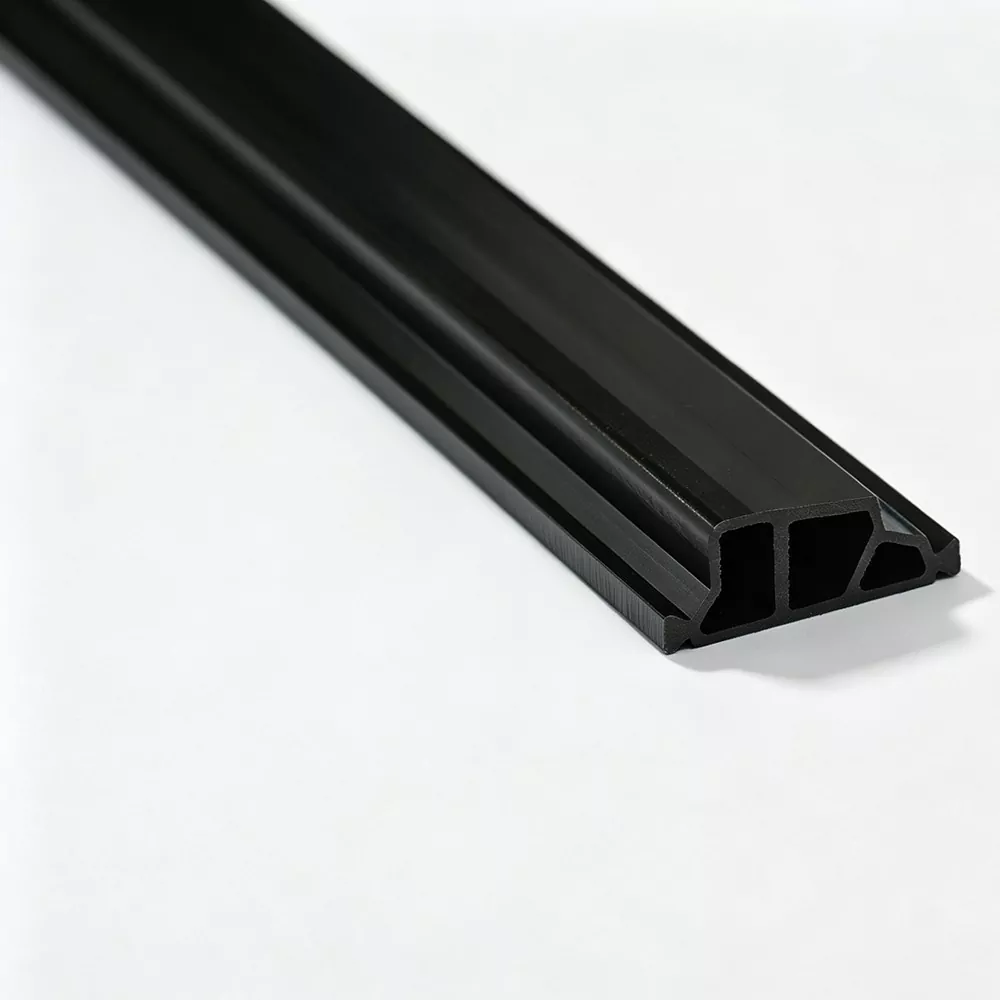

PA66 GF25 szerkezeti hőrugók

A Jinxing PA66 GF25 szerkezeti termikus rugója hőzáróként és mechanikusan összekapcsolt összekötőként is szolgál az elválasztott alumínium részek között. A kínai gyártóval, gyárral vagy beszállítóval dolgozó vásárlók számára a Jinxing szerkezeti poliamid profilokat gyárt a tényleges alumínium extrudálás körül, figyelemmel a metszet geometriájára, a mechanikai tartásra és a profil hosszú távú stabilitására.

Szerkezeti funkció a termikus szüneten belül

Több mint termikus elválasztás

A PA66 GF25 Structural Thermal Strut nem egyszerűen egy műanyag távtartó. Részét képezi a két alumínium profil közötti kapcsolatnak, és stabilnak kell maradnia a profil összeszerelésekor és mechanikai terhelésnek kitéve.

A PA66 GF25 anyag biztosítja az ehhez a szerephez szükséges merevséget, miközben megtartja az alumínium profilok között létrejövő hőelválasztást.

Átvitel betöltése a profilon keresztül

Az alumínium és a poliamid összeszerelés után kompozit profilként működik. A termikus rugóstagnak meg kell őriznie helyzetét és mechanikus kapcsolódását, hogy a kész szakasz stabil maradjon.

Ez egyformán fontossá teszi a profilgeometriát, a megerősítést és az összeszerelés minőségét.

PA66 GF25 Anyaga

25% üvegszál erősítés

Az üvegszál megerősíti a PA66 alapot és növeli a termikus rugóstag merevségét. Jinxing eljárása a szálak orientációját is figyelembe veszi a hosszirányú szilárdság és a keresztirányú nyírási ellenállás támogatása érdekében.

Méretstabilitás

A PA66 GF25 szerkezeti hőrugóknak meg kell őrizniük tervezett keresztmetszetét a behelyezés, a gördülés és az ezt követő szervizelés során. A stabil anyag- és extrudálási feltételek segítenek megőrizni a kívánt profilgeometriát.

A termék előnyei

· Strukturális hőkorlát – A hőelválasztást mechanikai alátámasztással kombinálja.

· PA66 GF25 megerősítés – Merevséget biztosít a profilösszeállításhoz.

· Stabil mechanikus csatlakozás – Úgy tervezték, hogy biztonságosan illeszkedjen az alumínium profilokhoz.

· Méretstabilitás – Segít megőrizni a tervezett profil alakját.

· Profil-specifikus gyártás – A keresztmetszetek különböző alumínium-extrudálási mintákhoz illeszthetők.

Alumínium profil integráció

A szerkezeti rugóstagnak a teljes alumíniumprofillal együtt kell működnie, nem pedig önálló alkatrészként.

A legfontosabb pontok a következők:

Alkalmazások

Alumínium ablakok és ajtók

Termikusan törött keret- és szárnyrendszerekhez, ahol a hőzárónak is ellenállnia kell a mechanikai szerelési erőknek.

Függönyfal profilok

Oszlopokhoz, keresztlécekhez és egyéb homlokzati szakaszokhoz, ahol a hőtörés a szerkezeti profilcsatlakozás részét képezi.

Nagyobb alumínium extrudálások

Alkalmas olyan profilkialakításokhoz, ahol a hőtörő alkatrésznek jelentősebb mechanikai szerepe van a szelvényméret vagy konfiguráció miatt.

Összeszerelési szempontok

A kész profil szerkezeti teljesítménye a teljes összeszerelési folyamattól függ:

Alumínium zseb előkészítése → Rugóstag beillesztés → Mechanikus hengerlés → Profilreteszelés

A szalag méreteit, az alumínium hornyokat és a hengerlési feltételeket össze kell hangolni a kívánt kapcsolódás eléréséhez.

Gyártásellenőrzés

A Jinxing PA66 GF25 szerkezeti hőrugókat gyárt anyag-előkészítéssel, extrudálással, hűtéssel, alakítással és precíziós vágással.

A beérkező anyagok olvadási indexe, üvegszál-tartalma és nedvességtartalma ellenőrizhető. Az extrudálás során a hőmérsékletet, a húzási sebességet és a hűtési feltételeket szabályozzák a profilszakasz megtartása érdekében.

A gyártási minták keresztmetszeti méreteit és felületi hibáit a késztermék ellenőrzése előtt ellenőrzik.

Miért válassza a Jinxinget?

Strukturális profil kialakítása

A Jinxing termikus támasztékokat fejleszt ki a tényleges alumínium extrudálás körül, beleértve a szükséges mechanikai kapcsolódási területeket.

Ellenőrzött üvegszál-erősítés

A PA66-ot és az üvegszálat ellenőrzött körülmények között dolgozzák fel az egyenletes mechanikai és méretbeli teljesítmény biztosítása érdekében.

Gyakorlati összeszerelési támogatás

A Jinxing műszaki támogatást tud nyújtani a profilrés kialakításával, a szalag behelyezésével és a hengeralakítási problémákkal kapcsolatban, mint például a repedés vagy az elégtelen nyírási kapcsolat.

Testreszabott szerkezeti támasztékok

A nem szabványos alumínium profilokhoz a Jinxing testreszabhatja:

· Keresztmetszeti geometria

· Szélesség és vastagság

· Zárszerkezet

· Szín

· Vágott hossz

· Csomagolás

· Lézeres kódolás

A fejlesztés kezdődhet egy alumínium profilrajzzal vagy fizikai mintával, majd szerszámozáson, próbaextrudálással és méretellenőrzéssel folytatódhat.

Minőség- és teljesítményellenőrzés

Az alkalmazható tesztelés kiterjedhet:

· Hosszirányú szakítószilárdság

· Keresztirányú szakítószilárdság

· Dimenziós jellemzők

· Hőöregedés

· Vízállóság

· Lineáris bővítés

A szükséges vizsgálati módszert és teljesítményszintet a projekt specifikációi szerint kell megerősíteni.

GYIK

Mi az a PA66 GF25 szerkezeti hőrúd?

Ez egy üvegszál erősítésű poliamid alkatrész, amelyet hőzáróként és szerkezeti összekötőként is használnak a termikusan törött alumínium profilokon belül.

Miért fontos a szerkezeti szilárdság egy termikus rugóstagban?

Mit jelent a GF25?

A GF25 azt jelenti, hogy a PA66 anyag 25% üvegszál erősítést tartalmaz.

Hol használhatók a szerkezeti hőtámaszok?

Használhatók hőtört alumínium ablakokban, ajtókban, függönyfalakban és egyéb építészeti alumínium profilrendszerekben.

Testreszabhatja a Jinxing a szerkezeti hőtámaszt?

Igen. A Jinxing testreszabott metszeteket fejleszthet alumínium profilrajzok vagy fizikai minták alapján.

Milyen információkra van szükség a profil kialakításához?

Az alumínium extrudálási rajz vagy minta, a szükséges méretek, a reteszelő szerkezet és az összeszerelési mód hasznosak a megfelelő szerkezeti hőtámasz megerősítéséhez.
