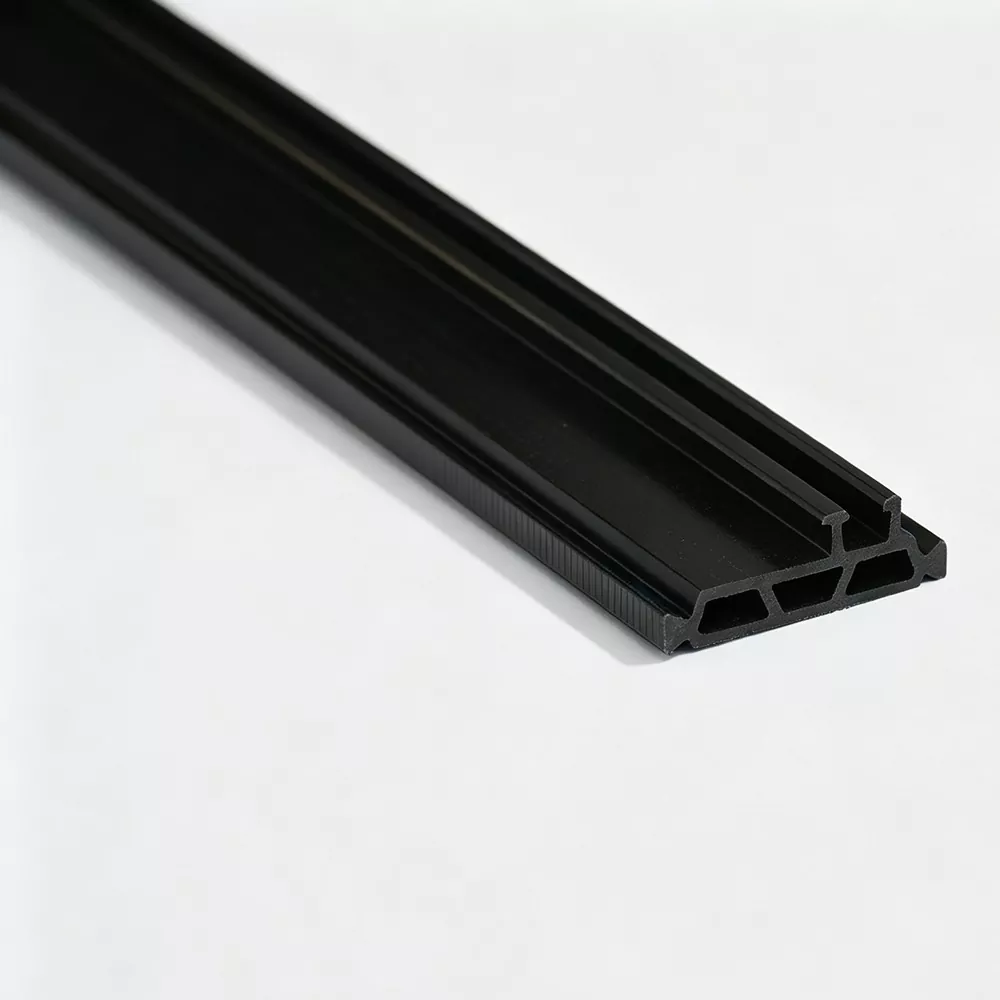

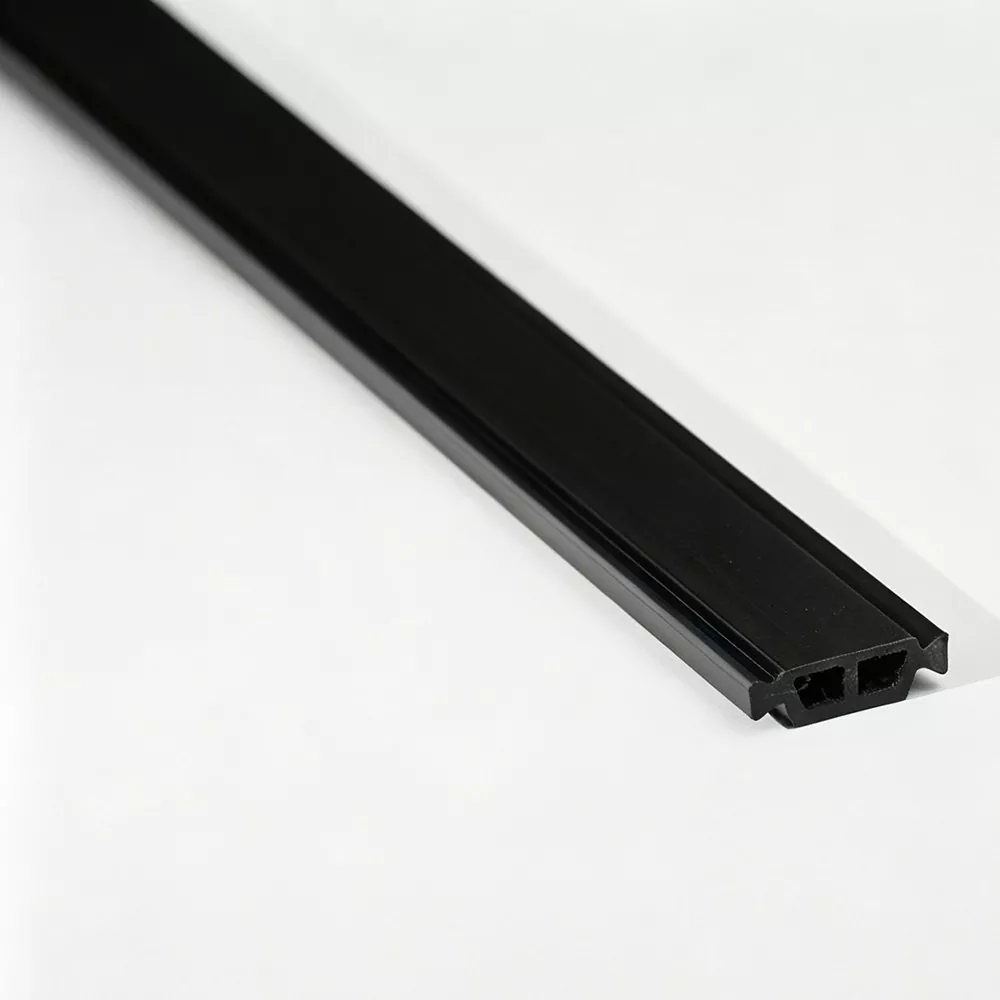

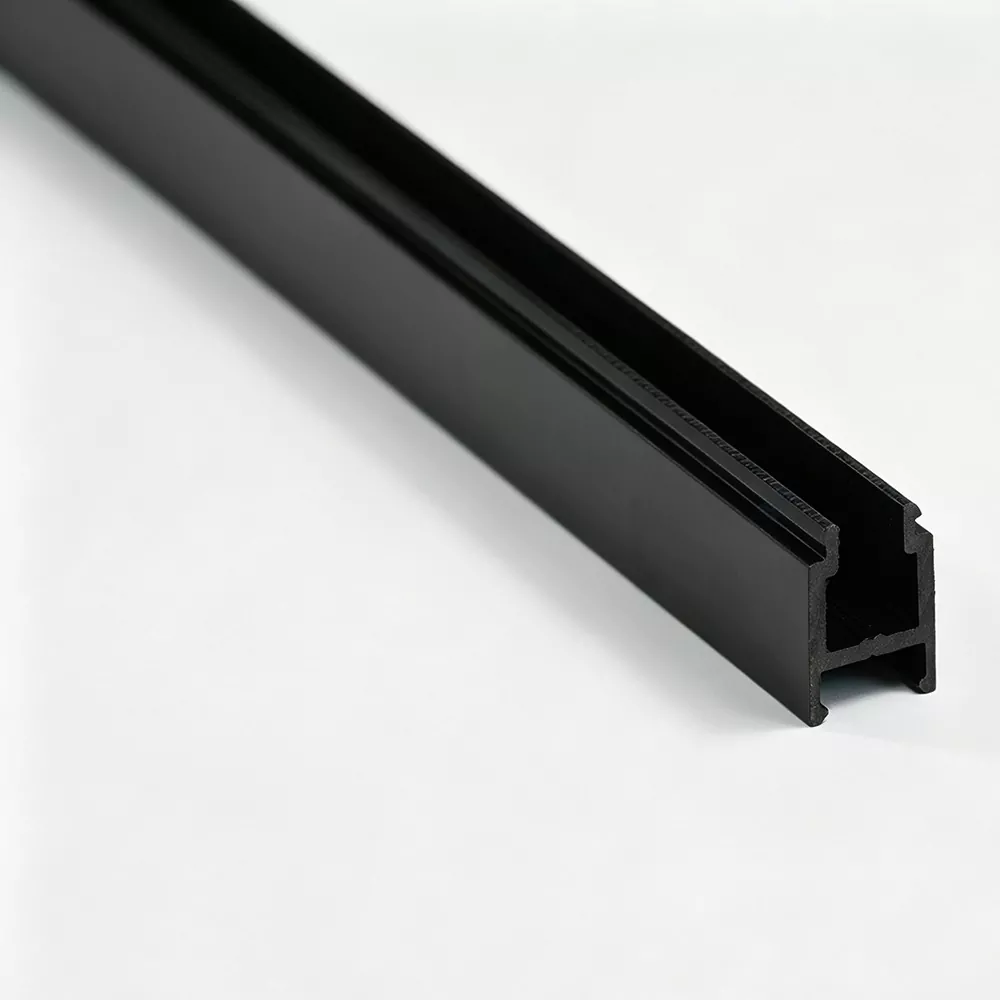

Alumínium tokos ablakban a keret és a szárny zsanérokon keresztül kapcsolódnak össze, és elfordítással nyílnak, nem pedig sínen csúsztatva. A tokos ablakokhoz készült Thermal Break Strip a termikusan leválasztott alumíniumprofilban van elhelyezve, hogy megszakítsa a folyamatos fémutat a külső és belső részek között.
A Jinxing, egy kínai gyártó és gyár ezeket a szalagokat elsősorban PA66 GF25-tel gyártja, és a keresztmetszetet a különböző tokosablak-extrudálásokhoz tudja igazítani.
A tokos ablakrendszerek általában külön keret- és szárnyprofilt tartalmaznak, és keresztmetszete nem feltétlenül cserélhető fel.
A hőtörő szalagnak meg kell felelnie az adott extrudálásnak a következők tekintetében:
· A horony méretei
· A szalag beillesztési mélysége
· Zárási geometria
· Profil szélessége és vastagsága
· A termikus elválasztás helyzete
· A hardver és a tömítések körül rendelkezésre álló hely
Új rendszer esetén a szerszámozás és a gyártás előtt ajánlatos a szalagot az alumínium profilrajzhoz igazítani.
A Thermal Break Strip tokos ablakokhoz PA66-ot használ 25%-os üvegszál erősítéssel, hogy biztosítsa az alumínium profilon belül megkövetelt merevséget és mechanikai szilárdságot.
A szelvény a tokosablak extrudálásánál alkalmazott horony és mechanikus csatlakozási mód köré tervezhető.
A szabályozott extrudálás és kalibrálás segít fenntartani a stabil profilösszeállításhoz szükséges kritikus méreteket.
A rögzített keretprofilokhoz és a nyitható szárnyprofilokhoz az egyedi extrudálási szerkezetüknek megfelelően különböző szalagszakaszok fejleszthetők.
Az olyan releváns tulajdonságok, mint a szakítószilárdság, keménység, termikus öregedés és a méretviselkedés a megadott követelmények szerint értékelhetők.
A hőtörés elrendezése eltérő lehet a rögzített keret és a nyitható szárny között.
A keretoldali csíknak meg kell felelnie a rögzített külső extrudálásnak, míg a szárnyoldali szalagnak a nyílásszakasz, az üvegezési terület, a tömítések és a vasalat körüli profilgeometrián belül kell működnie.
Ezért nem mindig célszerű mindkét profilhoz ugyanazt a szalagspecifikációt használni. Minden alumínium extrudálást külön kell ellenőrizni.
A tokos ablakok esetében a tokos ablakokhoz készült Thermal Break Strip egy olyan profilon belül helyezkedik el, amelyhez más alkatrészeket is el kell helyezni. Egy megfelelő szakasznak elegendő helyet kell hagynia a tervezett üvegezéshez, tömítéshez, vasalatokhoz és profilcsatlakozásokhoz.
A fontos méretek a következők lehetnek:
Csíkszélesség → Csíkvastagság → Horonymélység → Reteszelési terület → Profilfal helyzete
Ezeket a méreteket a tényleges kihúzással kell megerősíteni, nem pedig a kész ablakméret alapján becsülni.
Főleg PA66 GF25-öt használunk tokos ablakok hőtörő csíkjaihoz. Az üvegszál-erősítés javítja a poliamid profil merevségét, és segít megőrizni tervezett geometriáját az alumínium szerelvényen belül.
Ahol az ügyfelek anyag-, keménység-, hőmérséklet- vagy vizsgálati követelményeket határoztak meg, ezeket a specifikációkat a gyártás előtt meg lehet erősíteni.
Különböző hőtörési szakaszokat tudunk szállítani, beleértve:
· I-Type
· C-típus
· T-típus
· Különleges alakú szakaszok
A megfelelő profilt a megfelelő alumínium extrudálás határozza meg, nem pedig az ablak nyitási stílusa.
A tokosablak-alkalmazásoknál figyelmet kell fordítani azokra a méretekre, amelyek befolyásolják a profil rögzítését és összeszerelését.
A tipikus ellenőrzési elemek a következők:
|
Tétel |
Cél |
|
Keresztmetszet |
Megerősíti a tervezett profilgeometriát |
|
Szélesség és vastagság |
Szabályozza a horony illeszkedését |
|
Záró méretek |
Támogatja a mechanikus rögzítést |
|
Felületi minőség |
Az extrudálási hibákat azonosítja |
|
Szakító tulajdonságok |
A mechanikai teljesítményt értékeli |
|
Termikus öregedés |
Ellenőrzi az anyag stabilitását hőhatás után |
A tesztelés az ügyfél specifikációi és a vonatkozó szabványok szerint végezhető el.
A pontos termékválasztás érdekében a vásárlóknak lehetőség szerint meg kell adniuk a keret vagy a szárny alumínium profilrajzát.
Ha egy ablakrendszer több termikusan elválasztott alumínium szelvényt tartalmaz, minden profilt külön azonosítson. Ez lehetővé teszi a szalag szélességének, reteszelő szerkezetének és keresztmetszetének a megfelelő extrudáláshoz való igazítását.
Ez egy poliamid szigetelőprofil, amelyet hőleválasztott alumínium tokos ablakkeretbe vagy szárnyba kell beépíteni, hogy megszakítsa a két oldal közötti közvetlen fémkapcsolatot.
Nem feltétlenül. A keret- és szárnyextrudálások horonyszerkezete és rendelkezésre álló beépítési helye eltérő lehet, ezért külön szalagspecifikációkra lehet szükség.
A Jinxing elsősorban PA66 GF25-öt használ, amely 25% üvegszállal megerősített PA66-ból áll.
Maga a szalag nem helyettesíti a hardvert. A szakaszát úgy fejlesztették ki, hogy illeszkedjen a kijelölt alumínium profilba, miközben lehetővé teszi a környező profilszerkezet számára a szükséges alkatrészek elhelyezését.
Igen. A Jinxing nem szabványos metszeteket fejleszthet alumínium profilrajz, szalagminta vagy megerősített méretkövetelmények felhasználásával.
Az alumínium keret vagy szárny rajza, a szükséges szalagméretek vagy minta, az anyagspecifikáció, a szín, a hossz és a becsült mennyiség hasznos a termék megerősítéséhez.
